Разпределителен шкаф

KYN серията метални -облечени с високо{1}}напрежение разпределителни шкафове е три-фазен AC 50Hz вътрешен електроразпределителен блок, използван за приемане и разпределение на 3-12kv мрежова мощност и продуктът може да бъде инсталиран в различни видове микрокомпютърни интегрирани релейни защитни устройства На панела на релето...

Изпрати запитване

Описание

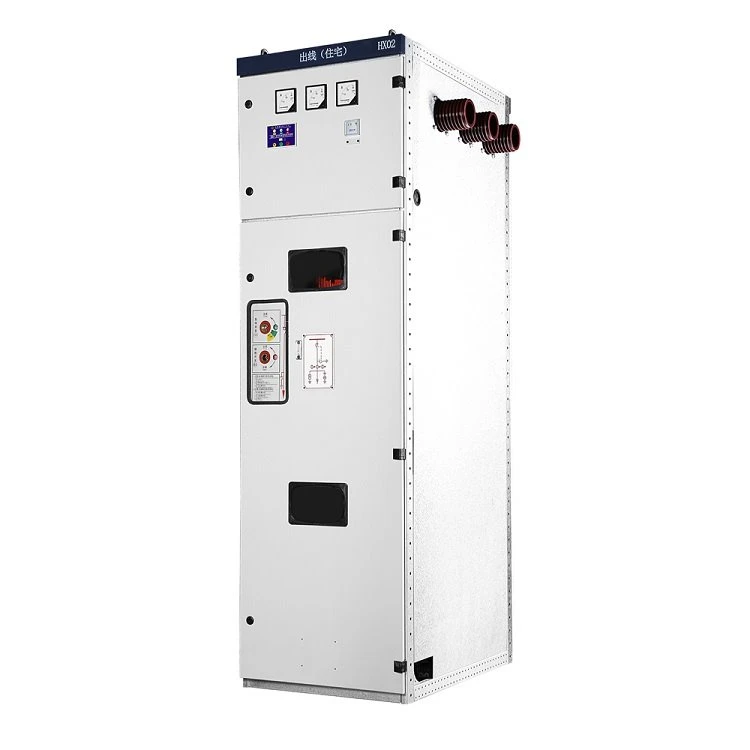

KYN28A-12 Комутационен шкаф за високо напрежение

Това е пълен комплект вътрешно електроразпределително устройство с три-фазен променлив ток 50Hz, използвано за приемане и разпределение на мрежово захранване 3-12 kV и управление, защита и наблюдение на веригата. Шкафът на разпределителната уредба има функциите за предотвратяване на неправилно функциониране на прекъсвачи, предотвратяване на бутане и дърпане на ръчни колички с товар, предотвратяване на затваряне и затваряне на превключвателя за заземяване, предотвратяване на превключвателя за заземяване от предаване на електричество в позицията на заземяване и предотвратяване на влизане в живия интервал по погрешка.

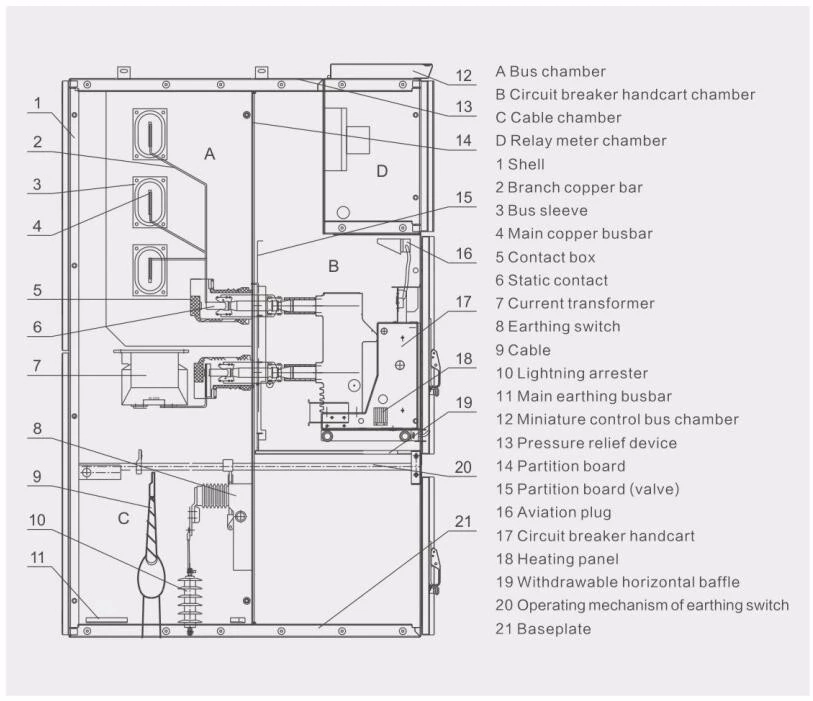

Switchgear Cabinet

Основни технически параметри
Номинално напрежение		kV	3.6,7.2,12
Номинална честота		Hz	50
Номинален ток на прекъсвача		A	630/4000
Номинален ток на разпределителна уредба		A	630/4000
Номинален краткотраен{0}}ток на издръжливост (4S)		kA	20,25,31.5,40
Номинален пиков ток на устойчивост (пик)		kA	50,63,80,100
Номинален ток на прекъсване-на късо съединение		kA	20,25,31.5,40
Номинално ниво на изолация 1 мин. издържано напрежение на мощността	Полюс-към-полюс, полюс-към- земя	kV	24,32,42
	Между отворени контакти	kV	24,32,48
Устойчивост на напрежение на импулс на мълния (пик)	Полюс-към-полюс, полюс-към- земя	kV	40,60,75
Устойчивост на напрежение на импулс на мълния (пик)	Между отворени контакти	kV	46,70,85
Обвивката е IP4X и е IP2X, когато вратата на отделението и вратата на камерата на прекъсвача са отворени
