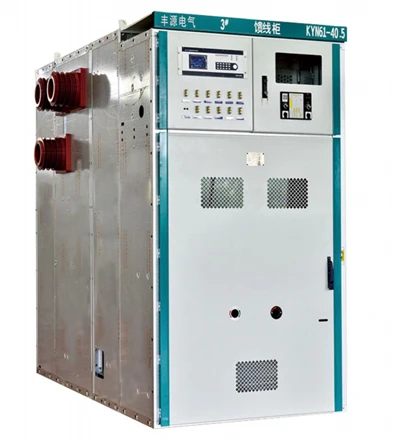

KYN61-40.5 40.5kV въздушно изолирана метална-разпределителна апаратура

Значение на модела

Общ преглед на продукта

Комутационна апаратура KYN61-40.5 осигурява метална-затворена платформа с отделения за разпределение на средно-напрежение при номинално напрежение от 40,5kV. Изтеглящият се вакуумен прекъсвач може да бъде специфициран за входящ, изходящ, захранващ-трансформатор, -съединител на шина и други функции на панела,-дефинирани от проекта. Рейтингите на главната верига, защитата, измерването, спомагателното захранване и комуникационните интерфейси се финализират по време на технически преглед.

Устройството на шкафа разделя прекъсвача, шината, кабела и зоните за управление на-ниско напрежение, за да поддържа безопасна работа, проверка и поддръжка. Щори, заземителни-превключватели и механични/електрически блокировки са конфигурирани съгласно одобрената схема. Окончателната блокировка и условията за достъп са потвърдени в проектните чертежи.

Ключови характеристики

· Изтеглящ се вакуумен прекъсвач с дефинирани сервизни, тестови/разединени и позиции за поддръжка, в зависимост от избрания дизайн на прекъсвача.

·Метално{0}}отделение за прекъсвач, шина, кабел и зони за управление на ниско{1}}напрежение.

· Автоматичен затвор и функции за блокиране, предназначени да намалят често срещаните грешки при работа.

·Специфични-за проекта CT, VT, измерване, защитно реле, спомагателно захранване и SCADA интерфейси.

·Инженеринг на гамата от SLD на клиента, график на панела и изисквания за -въвеждане на кабели.

·Общо устройство, вторични схеми и документация-на етапа на поръчката, подготвени за одобрение.

Технически данни

Следните стойности определят текущата стандартна базова линия на уебсайта. Крайните гарантирани стойности важат само за одобрената оферта, чертежи и договорни документи.

Параметър	Базово ниво на уебсайта
Модел	KYN61-40.5
Тип разпределителна уредба	Разпределителна уредба с -изолация на вътрешен въздух, изтегляща се метална{1}}обшивка
Номинално напрежение	40,5 kV
Номинална честота	50 Hz
Номинален ток	До 2000 A; крайни токове на главната-шина и фидер по одобрена схема
Номинален ток на прекъсване-на късо съединение	До 31,5 kA
Номинален краткотраен{0}}ток на издръжливост	31,5 kA за 4 s
Номинален пиков ток на устойчивост	80 kA
Номинален ток на късо{0}} съединение	80 kA пик
Устойчиво напрежение на мощност-честота	95 kV, 1 мин
Устойчивост на напрежение на мълния	185 kV пик
Защита на корпуса	IP4X; вътрешна преградна защита IP2X с отворена врата на съответното отделение, предмет на окончателно одобрена конфигурация
Тип-прекъсвач	Изтеглящ се вакуумен прекъсвач; марката и моделът са потвърдени по време на технически преглед
Спомагателно / управляващо захранване	Конкретен-проект; DC 220 V беше използвано в документираната тествана конфигурация
Стандартна сервизна среда	−15 градуса до +40 градуса
Стандартна надморска височина на монтаж	По-малко или равно на 1000 m надморска височина
Размери	Панел- и схема-специфични; потвърдено на одобрения чертеж на общото разположение
Вход и прекратяване на кабела	Проект-специфичен според кабелните данни и одобреното оформление

Типични функции на панела

Панелна функция	Типична роля
Входяща хранилка	Получава захранване от мрежата, трансформатора или разпределителната уредба нагоре по веригата; данните за защита, измерване и CT са-специфични за проекта.
Подаващо устройство за изходяща линия	Разпределя мощност към подстанции надолу по веригата, технологични товари или разпределителни захранващи устройства.
Трансформаторно захранващо устройство	Управлява и защитава трансформаторна верига въз основа на номинална стойност на трансформатора, векторна група и защитна философия.
Шинен съединител / шинна секция	Свързва или разделя групи шини според одобреното разположение на шините и последователност на работа.
PT / измервателен панел	Осигурява функции за измерване на напрежението, измерване или шинно-напрежение, където се изисква от SLD.
Допълнителен / контролен панел	Интегрира-дефинирани от проекта функции за управление, оповестяване, комуникация или спомагателни функции на станцията.

Опции за конфигурация и защита

Разпределителната апаратура може да бъде проектирана с-одобрени вакуумни прекъсвачи, токови и напреженови трансформатори, защитни релета, измервателни уреди, ограничители на пренапрежение, заземителни превключватели и спомагателни устройства. Марките на компонентите, съотношенията, класовете на точност, натоварванията, количествата на ядрото на CT, релейните функции, управляващото напрежение и комуникационният протокол трябва да бъдат посочени в запитването или договорени по време на техническото изясняване. Еквивалентни замени се правят само с одобрението на клиента.

Експлоатационни условия и регионално инженерствоg

Стандартно обслужване на закрито

Стандартната базова линия на уебсайта е околна температура от −15 градуса до +40 градуса и надморска височина на инсталиране, която не надвишава 1000 m. Помещението за монтаж трябва да е подходящо за вътрешно електрическо оборудване и защитено от необичайна кондензация, корозивни газове, прекомерен прах, вибрации и други условия извън договорената спецификация на проекта.

Русия, ОНД и по-широка Евразия

За студен{0}}климат и местни-комунални проекти, посочете минималните външни и вътрешни работни температури, философия за отопление и вентилация, надморска височина, сеизмично ниво, условия на замърсяване, контрол на температурата на сградата, изисквания език на документа и приложимите стандарти или документи за съответствие. Услугата под −15 градуса не е част от стандартната оценка на уебсайта и изисква техническа оценка и, когато е възможно, специален дизайн. Всяка доставка на EAC-, GOST- или местна-регулация трябва да бъде потвърдена за конкретния проект преди оферта.

Африка и Близкия изток

За високи-околни, прашни, крайбрежни или-надморски места, осигурете максимална вътрешна температура, надморска височина, влажност, прах и{2}}замърсяване със сол, охладителна система и необходимата защита на корпуса. Условия над +40 градуса или 1000 m може да изискват термичен преглед, намаляване на мощността, преглед на изолацията или специален дизайн.

Стандарти, тестване и документация

Предлаганата комутационна апаратура се преглежда спрямо спецификацията на проекта и приложимите IEC, GB или други договорени стандарти. Точният стандарт, издание и-обхват на документа за съответствие са потвърдени в търговската и техническата оферта; те не трябва да се извеждат само от името на модела.

Налична е -документация за изпитване-от трета страна за конфигурация на разпределителна уредба 40,5 kV, 2000 A и 31,5 kA. Приложимият обхват на отчета се потвърждава по време на технически преглед. Изискванията за рутинна инспекция и-тестване на етапа на поръчка са съгласувани за предлаганата гама, а проектната документация може да включва одобрени чертежи, вторични схеми, ръководства и записи от изпитвания, както е посочено в договора.

Размери, монтаж и интерфейси

Широчината, дълбочината и височината на шкафа варират в зависимост от функцията на панела, разположението на шините, избора на прекъсвач, завършването на кабела, разположението на CT/VT и вътрешните разстояния. Fengyuan Power издава-специфичен чертеж на общо разположение на проекта, показващ схемата, отворите на фундамента, зоните-за въвеждане на кабели, транспортните секции, разрешенията за поддръжка и интерфейсните точки. Не финализирайте разпределителната зала или гражданската основа от общо измерение на каталога.

Приложения

·Комунални и индустриални подстанции

·Електроцентрали и подстанции за{0}}възобновяема енергия

· Минно дело, метали, цимент, нефт и газ и преработваща промишленост

·Инфраструктура, вода и големи търговски или институционални енергийни системи

· Проекти за разпределение на 33kV и 35kV, изискващи вътрешно оборудване от клас 40,5kV-

Защо Fengyuan Power

Основана през 2010 г., Fengyuan Power произвежда електроразпределително оборудване в Хенан, Китай и подкрепя международни проекти с инженеринг на приложения и документация за поръчки. За проекти KYN61-40.5 екипът може да прегледа еднолинейната-диаграма, да подготви предложение за панел-по-панел и да координира общото разположение и вторичните чертежи за одобрение. Системните сертификати-за управление на компанията и идентификационните данни за производство се предлагат отделно; съответствието на продукта и изпитването-приложимостта на документа остава конфигурация- и специфична за договора.

Разгледайте свързаното оборудване:комутационни апарати за високо{0}}напрежениеивътрешни вакуумни прекъсвачи. Крайната съвместимост на компонентите се потвърждава в техническата оферта.

ЧЗВ

1. Какво представлява разпределителната апаратура KYN61-40.5?

KYN61-40.5 е вътрешна, въздушно{2}}изолирана, изтегляща се метална разпределителна платформа, номинална на 40,5kV. Използва се за получаване, разпределение, контрол и защита на мощността в подстанции и индустриални мрежи.

2. Защо се използва разпределителна уредба 40,5 kV в система 35 kV?

Мрежа от 35 kV обикновено се съчетава с оборудване в клас на номинално-напрежение 40,5 kV, така че нивото на изолация на оборудването да покрива най-високите изисквания за координация на напрежението и-изолацията на системата. Окончателният избор следва приложимия стандарт за полезност и проект.

3. Може ли KYN61-40.5 да се използва в система от 33kV?

Да, може да бъде избрано за проект от 33 kV, когато системното проучване, координацията на изолацията и спецификацията на клиента изискват оборудване от клас 40,5 kV-. Изпратете SLD и системните параметри за потвърждение.

4. Какви номинални нива на ток и късо- съединение са налични?

Текущата базова линия на уебсайта е до 2000 A, с номинален ток на прекъсване на късо- съединение до 31,5 kA и краткотраен{3}} ток на издръжливост от 31,5 kA за 4 s. Окончателната оценка се потвърждава за всеки панел и шинна секция.

5. Кои типове панели могат да бъдат доставени?

Типичните функции включват входяща, изходяща линия, захранващо устройство за трансформатор, съединител на шина или секция на шина, PT/измерване и-специфични спомагателни панели за проекта. Окончателният състав се разработва от одобрения SLD и график на панела.

6. Стандартният дизайн подходящ ли е под −15 градуса?

Стандартният обхват на обслужване на уебсайта е от −15 градуса до +40 градуса. Услугата при по-ниски-температури изисква техническа оценка на помещението за монтаж, нагревателите, материалите, механизмите, спомагателните средства и необходимия местен стандарт. Специален дизайн се потвърждава само в проектната оферта.

7. Може ли разпределителната уредба да бъде доставена за проекти в Русия или ОНД?

Fengyuan Power може да оцени изискванията на Русия, ОНД и по-широки евразийски проекти. Запитването трябва да идентифицира приложимите стандарти, местни технически разпоредби, очаквания-документи за съответствие, език, климат, сеизмични и комунални изисквания. Обхватът, свързан с EAC- или GOST-, се потвърждава проект по проект и не се подразбира от името на модела.

8. Размерите на шкафа фиксирани ли са?

Не. Размерите варират в зависимост от функцията на панела, прекъсвача, шината, разположението на CT/VT, кабелния вход и разстоянията в проекта. Използвайте одобрения общ чертеж на проекта за проектиране на граждански и разпределителни помещения.

9. Каква тестова документация е налична?

Налице е-тестова документация-от трети страни за конкретна конфигурация от 40,5 kV, 2000 A и 31,5 kA. Приложимостта му, заедно с документацията за рутинни-тестове и инспекции за поръчката, се преглежда по време на техническото изясняване.

10. Каква информация е необходима за оферта?

Предоставете едно-линейна диаграма, количества и функции на панелите, номинално напрежение, честота, номинален ток, ниво и продължителност на късо- съединение, CT/VT данни, изисквания за защита, спомагателно напрежение, условия на място, стандарти, държава на местоназначение и изисквания за доставка.
