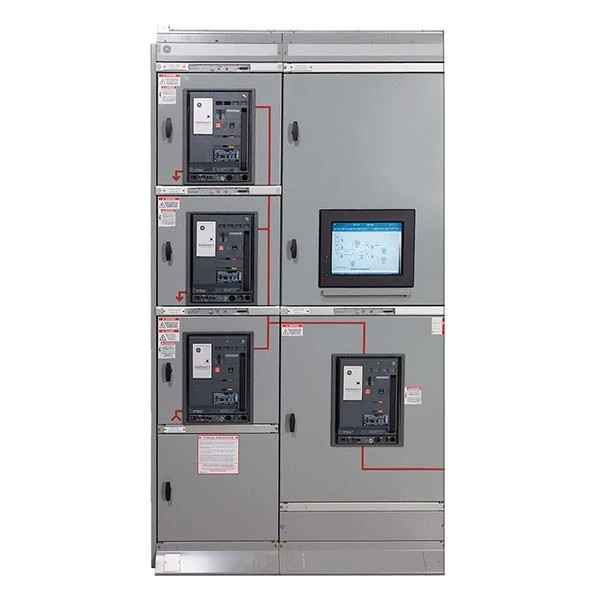

FYG-12 Шкаф за електрически разпределителни уреди

FYG-12 Шкаф за електрически разпределителни уреди

Комутационната апаратура с твърда изолация FYG-12 е подходяща за електроразпределителна система със средно напрежение с номинално напрежение под 10kV и номинален ток под 1250A. Той е по-надежден от основния модул с пръстен SF6 и е по-подходящ за по-широк спектър от приложения.

Изпрати запитване

Описание

FYG-12 електрически таблов шкаф

ОСОБЕНОСТ:

• Без газ SF6 вътре, избягвайки проектиране на резервоар под налягане.

• Всички части под напрежение са запечатани или вградени в епоксидна смола и силиконов каучук, напълно изолирана и напълно затворена структура, ниво на защита за безопасност: IP67.

• Всички работни механизми са запечатани в кутия, наистина без поддръжка.

• Подобрен дизайн за разделяне на фазите, независима фазова изолация за избягване на повреда между фазите.

• Стандартен модулен дизайн за улесняване на разширението, модификацията и подмяната на модула.

• Работната позиция на превключвателя на всяка фаза може да се наблюдава независимо.

• Безопасен, интелигентен, щадящ околната среда, активиран гъвкав монтаж, добра производителност за прилагане в специални среди.

• Множествено механично блокиране за постигане на функция "пет защита".

• Цялостно решение за вътрешно и външно приложение.

РАБОТНА СРЕДА

Крайбрежна зона: напълно запечатана структура на механизма, професионално оборудване за тестване на високо солено пръскане, за да се гарантира дългосрочно приложение в крайбрежните зони.

Зона с ниска температура: Разпределителната апаратура с твърда изолация не се нуждае от SF6, така че потенциалният проблем, причинен от втечняването на изолационния газ при ниска температура, може да бъде избегнат.

Зона на плато: Поради липсата на SF6, проблемите, причинени от голямата разлика в налягането между вътрешната и външната страна на резервоара за газ в райони с голяма надморска височина, могат да бъдат избегнати.

Места, забранени за експлозия: Превключвателят използва вакуумен прекъсвач, запечатан с втулка от епоксидна смола, която може да предотврати излагането на газ и експлозията.

Мазе с работници: Плътността на SF6 е 5 пъти по-висока от въздуха при същите условия. Така че, ако SF6 в традиционно RMU изтече, той ще се натрупа в ниска зона, така че работниците там могат да бъдат наранени или задушени.

Ситуация на честа операция на превключване: Операциите на превключване за RMU с твърд диелектрик достигат 20,{1}} пъти.

Зони с високи изисквания за опазване на околната среда: Нашите разпределителни уреди с твърда изолация не съдържат SF6, който е вид парников газ.

Ветровита и пясъчна зона: IP рейтингът на частите под напрежение достига IP67. Отделението за контролната верига е специално обработено, така че нашият продукт може да работи във ветровита и пясъчна зона за дълго време.

Високотемпературна среда: Подходяща за специални зони с висока температура, максималната температура при нормална работа е до 70 градуса. Извършен е тест за околната среда при висока температура.

Технически параметър:

		Модул C	Модул F	Модул V
		Превключвател за натоварване	Превключвател за натоварване плюс Предпазител	Вакуумна верига Разбивач	Разединител	Заземителен превключвател
Номинално напрежение	КВ	12	12	12	12	12
Гасене на дъгата		ВАКУУМ	ВАКУУМ	ВАКУУМ
Номинален ток	A	630	1250	630/1250	630/1250	630/1250
Номинална честота	Hz	50	50	50	50	50
Издръжливост на мощностна честота Напрежение между фазите, P хасе към земя/отворени контакти	КВ	42/48	42/48	42/48	42/48	42/48
Издръжливост на импулс от мълния Напрежение между фазите, Фаза към земя/отворени контакти	КВ	75/85	75/85	75/85	75/85	75/85
Номинален пиков ток на издръжливост	КА	50		50/63	50/63	50/63OUT
IP рейтинг		67	67	67	67	67
Механична издръжливост	пъти	10000	10000	10000	3000	3000
