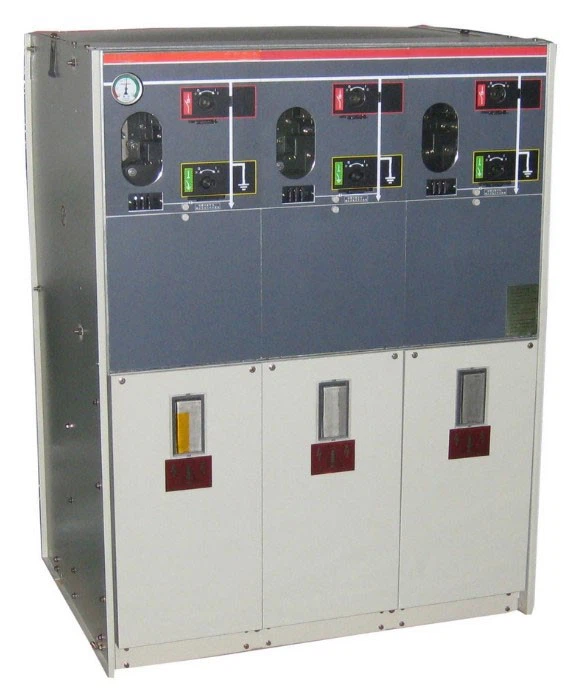

RMU Електрическа разпределителна уредба 33KV GIS SF6 Газова изолирана разпределителна уредба

RMU електрическа разпределителна уредба 33KV GIS SF6 газоизолирана разпределителна уредба









Основният модул на пръстена (RMU) обикновено се разделя на два типа: въздушна изолация и изолация от SF6. Използва се за прекъсване на ток на натоварване, прекъсване на ток на късо съединение и ток на празен ход на трансформатора, както и ток на зареждане за въздушни и кабелни линии на определено разстояние. Той играе контролна и защитна роля и е важно разпределително устройство за RMU захранване и терминално захранване. В шкафа превключвателите за натоварване, оборудвани с въздушна изолация, включват главно тип производство на газ, тип сгъстен въздух и тип вакуум. Товарните превключватели, оборудвани с елегазова изолация, са от тип SF6. Тъй като газът SF6 е затворен в корпуса, фрактурата на преградата, образувана от него, не се вижда. Превключвателят на товара в главния шкаф на пръстена обикновено изисква три позиции, а именно прекъсване на товара, изолиране на веригата и евентуално разчитане на заземяване. Превключвателите за генериране на газ, сгъстен въздух и SF6 са лесни за постигане на три позиции, докато вакуумната дъгогасителна камера може само да бъде изключена и не може да бъде изолирана. Поради това обикновено се добавя отделен превключвател към разпределителната уредба на мрежовия пръстен за вакуумно натоварване преди превключвателя на товара, за да се образува прекъсвач на изолацията.



„Петте превенции“ на разпределителната апаратура за високо напрежение

1. След като колата на вакуумния прекъсвач вътре в разпределителната уредба за високо напрежение е затворена в тестова позиция, прекъсвачът на колата не може да влезе в работна позиция. (Предотвратяване на затварянето на товара) разпределителна уредба

2. Когато ножът за заземяване в разпределителната уредба за високо напрежение е в затворено положение, прекъсвачът на колата не може да бъде затворен. (Предотвратете затварянето със заземителен проводник)

3. Когато вакуумният прекъсвач вътре в разпределителната уредба за високо напрежение е затворен, задната врата на шкафа се заключва с механичното устройство на заземителния нож. (За предотвратяване на случайно влизане в таксувани интервали)

4. Вакуумният прекъсвач вътре в разпределителната уредба за високо напрежение е затворен по време на работа и заземителният нож не може да бъде пуснат в действие. (Предотвратете окачване под напрежение на заземителни проводници)

5. Вакуумният прекъсвач вътре в разпределителната уредба за високо напрежение не може да излезе от работното положение на автомобилния прекъсвач, когато работи и е затворен. (Предотвратяване на зареден превключвател на нож)

Пръстеновото главно устройство (RMU) е електрическо оборудване, състоящо се от група високоволтови разпределителни уреди, монтирани в метален шкаф от стоманена плоча или изработени в модулно захранващо устройство RMU с интервален тип. Основната му част използва товарни превключватели и предпазители, които имат предимствата на проста структура, малък размер, ниска цена, подобрени параметри на захранване и производителност и безопасност на захранването. Използва се в разпределителни станции и подстанции тип кутия в градски жилищни общности, високи сгради, големи обществени сгради, фабрики и предприятия и други центрове за натоварване.



Условия на околната среда

(1) Подходяща надморска височина: По-малка или равна на 2000m Подходяща

(2) Температура: -40 градуса ~ +55 градуса Относително

(#) Влажност: Средна дневна стойност По-малка или равна на 95%, средна месечна стойност По-малка или равна на 90%

(4) Градация на щетите от земетресение: По-малко или равно на ниво 8



























Q5: Предлага ли се OEM/ODM?

A: Да, така е! Нашите продукти могат да бъдат персонализирани. Имаме дизайнерски и инженерни екипи, можем да персонализираме продуктите според чертежа или изискванията на клиента.

Q6: Вие сте производител или търговска компания?
О: Ние сме фабрика, като 100% професионален производител с 20-годишен опит в производството, ние бихме могли да произвеждаме продукти според изискванията на клиентите и бихме могли също така да контролираме качеството на продуктите на 100%.

Q7: Може ли цената да бъде договорена?

О: Да, цената е по договаряне. Може да се промени според вашето количество или опаковка

Q8: Какво ще кажете за проверка?

О: Разполагаме с цялата система за проверка от суровината до крайните продукти, включително тест за повишаване на температурата, тест за пръскане със сол, тест за тип проводник, тест за механичен живот.

Q9: Какви са условията за плащане?

A: TT, Paypal, Western Union, търговска гаранция и L/C на Alibaba са приемливи. 30% T/T предварително, 70% баланс преди изпращане.

Q10: Каква е услугата, предлагана от компанията?

О: Имаме професионален инженерен екип, който може да проектира и разработи матрицата, за да постигне различни изисквания на клиента.

Разполагаме и с екип по продажбите, който предлага добро обслужване от предварителна продажба до следпродажбено обслужване.



Този продукт обикновено се персонализира.
Ние сме производител и имаме професионален технически отдел, който може да проектира и предостави решения според нуждите на клиента.
Моля, щракнете върху бутона по-долу, за да ни изпратите информацията и нашият търговски персонал ще се свърже с вас, за да ви предостави чертежите на дизайна



Ето нашите примери за клиенти за ваша справка

Клиент от Узбекистан

Лист с данни

1.1	710-512-01-Главна подстанция MVS1
	Входяща разпределителна уредба	A01 B01	2
Не	Компоненти	Спецификация	Мерна единица	Кол	Създател
1	VCB	HVX12-50-31-F 275 мм Надморска височина По-малка или равна на 2000 m Напрежение на отваряне DC220V Затварящо напрежение DC220V Напрежение за съхранение на енергия DC220V	Комплект	1	Китай
2	VT	JDZ{{0}}KV/√3/0,1KV/√3	Комплект	3	Китай
3	CT	LZZBJ9-12 3000/1A 5P20 10VA 5P20 5VA 5Fs5 5VA	Комплект	3	Китай
4	Предпазител за високо напрежение	XRNP1-12 0.5A	Настолен компютър	3	Китай
5	Мълниеприемник	HY5WZ-17/50	Комплект	3	Китай
6	Интелигентен контролен панел	WY-9008A	Настолен компютър	1	Китай
7	Индикатор за късо съединение и заземяване	EKL-4-1	Настолен компютър	1	Китай
8	Многофункционален електрически инструмент	PD666-3S3 380V 5A	Настолен компютър	1	Китай
9	Първичен елиминатор на хармоници	LXQ-12KV	Настолен компютър	1	Фънюен
10	Зареден дисплей	DXN-12Q	Настолен компютър	1	Китай
11	Контролер за температура и влажност	WY-CS-III	Настолен компютър	1	Китай
12	Свързващо парче	JY-2	Настолен компютър	3	Китай
13	Разклонителна кутия	PJ1	Настолен компютър	1	Китай
14	Измерваща скоба	Универсален тип	Настолен компютър	1	Китай
15	Сигнална лампа	ND16-22D/4 AC380V червено	Настолен компютър	1	CHNT
16	Сигнална лампа	ND16-22D/4 AC380V зелен	Настолен компютър	1	CHNT
17	Сигнална лампа	ND16-22D/4 AC380V бял	Настолен компютър	1	CHNT
18	AC миниатюрен прекъсвач	NB1-63/2P C6A 6kA(R)	Настолен компютър	2	Фънюен



АКО СЕ НУЖДАЕТЕ ПОВЕЧЕ ПОДРОБНОСТИ, МОЛЯ СЕ СВЪРЖЕТЕ С НАС
