Потопен в течност трансформатор

Потопен в течност трансформатор

Производителността на S9-M, S10-M, S11-M 22kv серия напълно запечатани маслени-разпределителни трансформатори отговаря на стандартите на IEC. Сърцевинният проводник е направен от високо{9}}качествени студено{10}}валцовани силиконови пластини с напълно открита, непробиваща се структура, а намотката е направена от висококачествена безкислородна мед.

Три{0}}фазен течен потопен трансформатор

Маслените потопени трансформатори от серия S13 отговарят на техническите параметри и изискванията на националните стандарти GB1094-2013 силови трансформатори и GB/T6451-2015 трифазни маслени силови трансформатори и се препоръчват като основни продукти за оборудване за изграждане на национални градски и селски електрически мрежи. И реформиран от Държавната икономическа и търговска комисия.

1, Какво е маслен трансформатор?

Маслен трансформатор, известен още като маслен трансформатор, е трансформаторно устройство, което използва маслено охлаждане, за да намали температурата на трансформатора. За разлика от сухите трансформатори, основното тяло на масления трансформатор е монтирано в заварен стоманен маслен резервоар, пълен с изолационно масло. Когато маслен трансформатор работи, топлината от намотката и желязната сърцевина първо се преобразува в изолационно масло и след това в охлаждаща среда. Според капацитета той може да бъде разделен на потопен трансформатор със свободно охлаждане и потопен трансформатор с принудително въздушно охлаждане.

2, Структурата и принципът на работа на маслените трансформатори

Маслените трансформатори са структурно подобни на трансформаторите. Това е един от видовете трансформатори, класифицирани според формата на изолацията на желязното ядро. Поради това има разпознаваеми характеристики на потопени в масло намотки, които могат да намалят топлинната карта на оборудването вътре.

Основните компоненти на потопения в масло тип са съставени от магнитни сърцевини, намотки и втулки. Магнитното ядро ​​осигурява път за магнитен поток. Намотката създава магнитно поле, състоящо се от проводяща намотка, навита около желязна сърцевина и изолирана с картонена преграда и екраниращ слой. Дебелината на изолационния слой на намотката се увеличава с увеличаване на напрежението. Втулката свързва намотката на трансформатора към подстанцията.

Маслените трансформатори се използват за електроразпределение или подстанции. Сърцевината и намотките им са потопени в масло, което може да охлажда и изолира. Маслото циркулира през тръбите в намотката и около намотката и компонентите на желязната сърцевина чрез конвекция. Маслото се охлажда външно от резервоара за гориво при ниски номинални стойности и от радиатор с въздушно-охлаждане при високи номинални стойности.

3, Видове маслени трансформатори

Има два основни вида маслени трансформатори: еднофазен-трансформатор и три-фазен трансформатор.

A. Еднофазен маслен трансформатор

B. Три-фазен маслен трансформатор

4, Целта на използването на маслени трансформатори

Маслени трансформатори могат да бъдат инсталирани на земята, основа или стълб за използване на открито. Те осигуряват ефективна работа в различни приложения, включително преносни и разпределителни мрежи, производство на възобновяема енергия и малки индустрии.

Масленият трансформатор има огромен капацитет, така че ще спести много електроенергия, ще сведе до минимум загубите на енергия, ще спести енергия и ще намали разходите за потребителя. Не само това, маслото в машината може също така да охлажда вътрешните жични сърцевини, като по този начин подобрява издръжливостта и електрическите характеристики на трансформаторното оборудване.

5, Предпазни мерки при използване на маслени-трансформатори

1. Маслените трансформатори използват масло за работа, така че качеството на маслото ще повлияе значително на продължителността на живота и безопасността на трансформатора.

2. По време на употреба е необходимо редовно да се проверява и поддържа трансформаторната система, за да се гарантира нормалната и безопасна работа на машината. В противен случай съществува голям риск от проблеми и изключителна опасност.

3. Отпадъците, генерирани от петрола, са склонни да замърсяват околната среда и да влияят на живота на околните хора. Затова е важно и постепенното изхвърляне на отпадъците

Преносно захранване: Transfo H61 20KV 160kVA B2

H61 Трансформатор 15(20)kV 160kVA B2

Три-фазен разпределителен трансформатор MV / LV с намотки MV и LV в навита медна мощност P=160KVA

- Съответствие: NFC 52 100 - 52 112 и 52 113 стандарт или еквивалентен по същество

- Естествено охлаждане: ONAN

- Регулиране на напрежението MV: чрез изключване +/- 5% в пет (5) позиции

- Тип: на пост H61

- Номинална мощност: 160KVA

- Основно номинално напрежение: 20 000 V ± 5%

- Вторично напрежение: 410V изключено-натоварване между фазите / 240V между фаза и нула

- Честота: 50Hz

- Напрежение на-късо съединение: 4%

- Без-загуба на натоварване по-малка или равна на 300 W

- Загуба на натоварване по-малка или равна на 2000 W

- Свързване: Dyn11 с неутрален изход

- Кръстовища за СН и НН: в порцелан

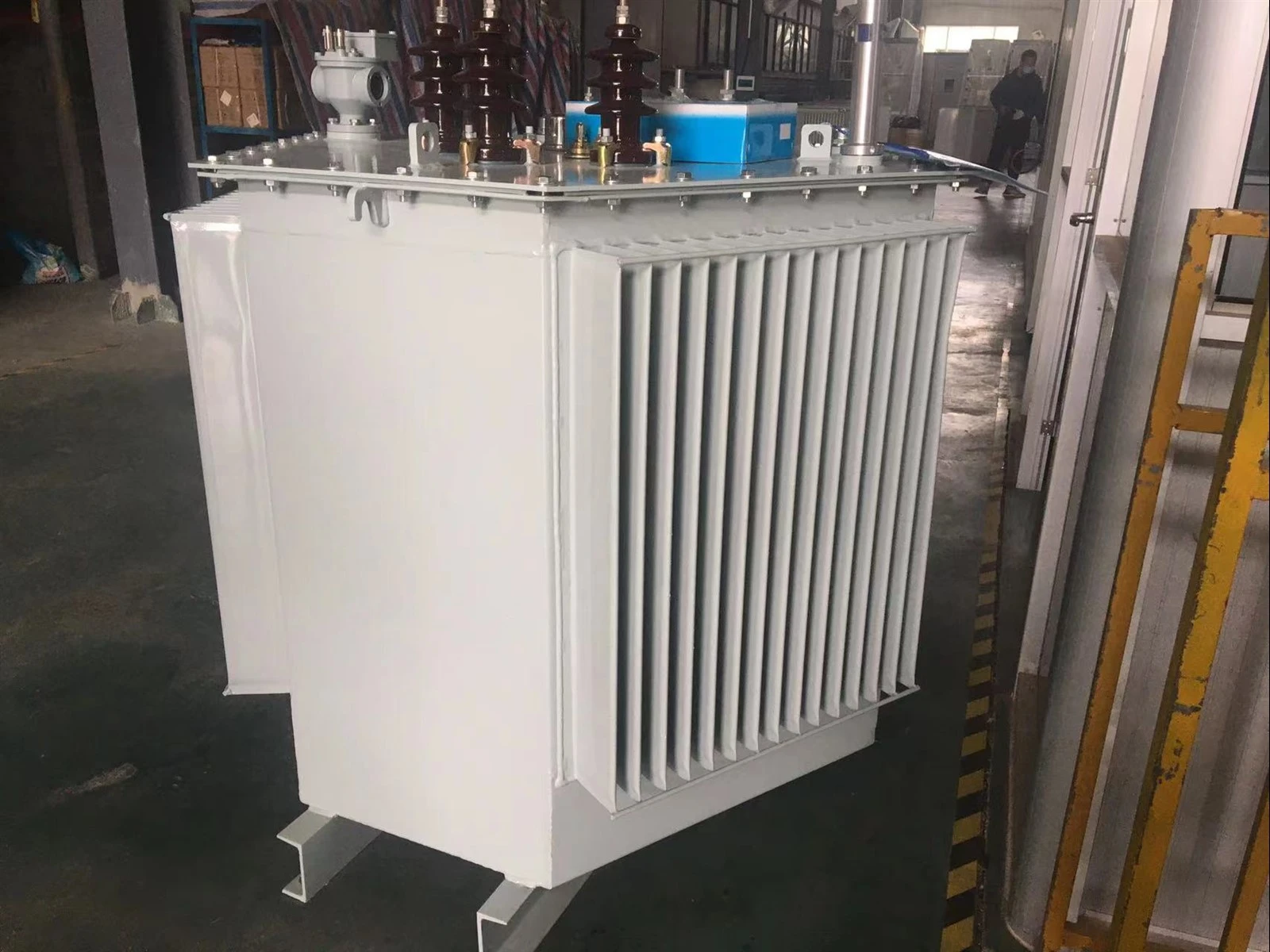

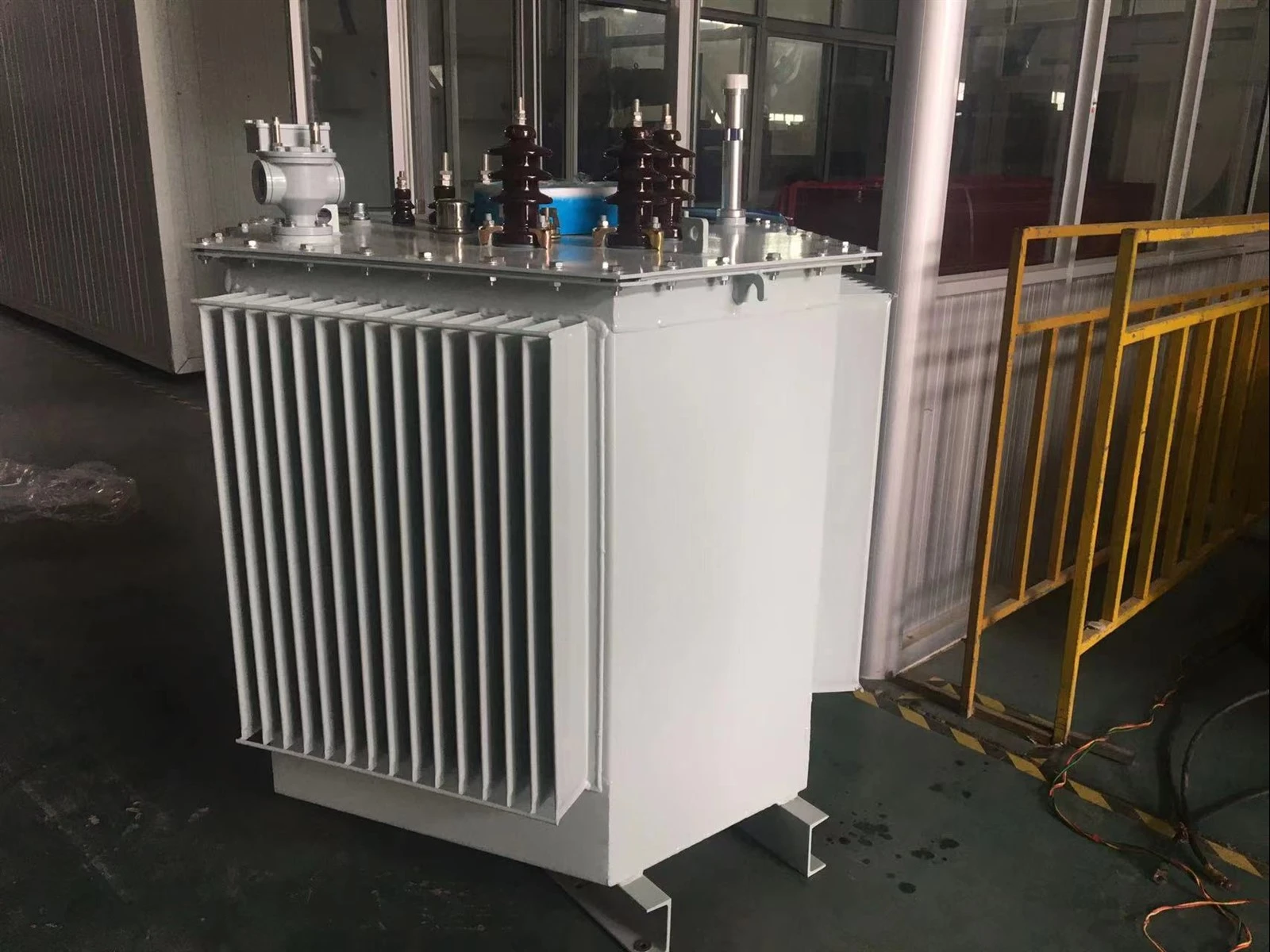

СНИМКА НА ПРОДУКТА

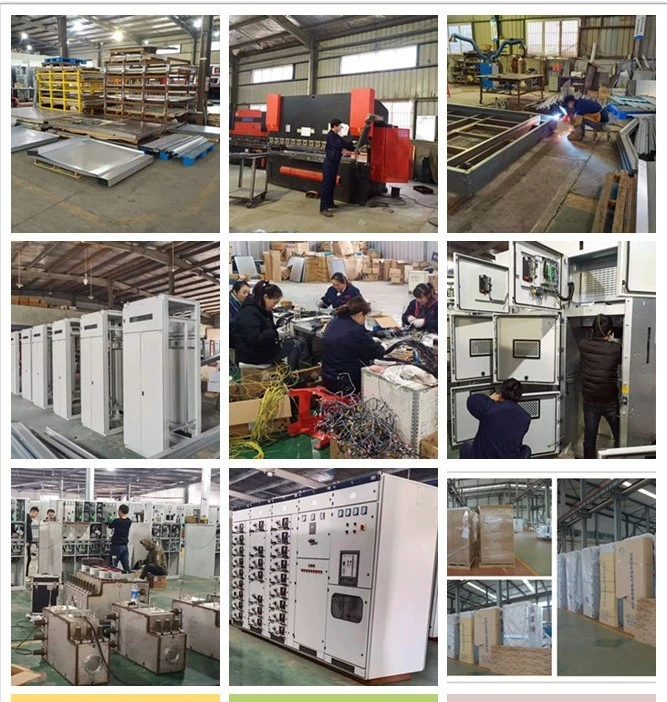

ЗАВОДСКА РАБОТИЛНИЦА

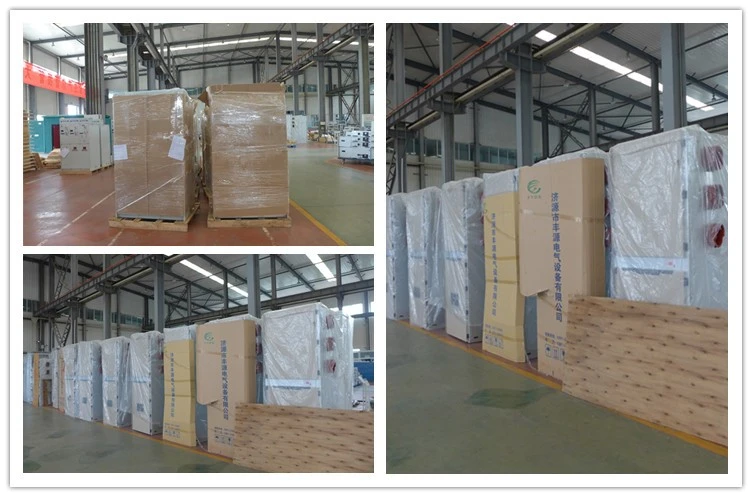

ОПАКОВКА И ДОСТАВКА

ИЗЛОЖБА

ЧЗВ:

1. Техническите параметри трябва да бъдат предоставени преди офертата:

A. Номинален капацитет (като 100kva, 630kva, 1250kva и т.н.)

B. Напрежение (например 10KV е намалено до 0,4KV)

C. Тип трансформатор (маслен-трансформатор или сух-тип трансформатор)

D. Материал за намотка (мед или алуминий)

2. Предоставяте ли OEM услуга?

Да, могат да бъдат предоставени дизайни и лога на клиенти.

3. Какво е вашето минимално количество за поръчка?

Нашето минимално количество за поръчка е 1 комплект.

4. Какво е вашето време за доставка?

Срокът за доставка обикновено е в рамките на 25 дни след плащането.

5. Какъв е портът за зареждане?

Има Кингдао, Шанхай и Лянюнганг.

6. Как да посетим вашата компания?

Нашата фабрика се намира в Хенан, Китай

Този продукт обикновено се персонализира.

Ние сме производител и имаме професионален технически отдел, който може да проектира и предостави решения според нуждите на клиента.

Моля, свържете се с нашия търговски персонал, за да получите проектни чертежи

Ето нашите примери за клиенти за ваша справка

руски клиенти

Информационен лист N степен 1-A: Трансформатор H61 20kV/400V от 100kVA

АКО СЕ НУЖДАЕТЕ ПОВЕЧЕ ПОДРОБНОСТИ, МОЛЯ СЕ СВЪРЖЕТЕ С НАС
