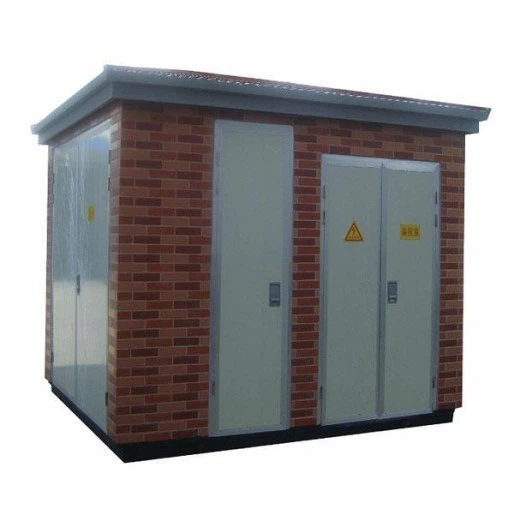

Стандартна сертифицирана трансформаторна подстанция 800 kVA Трифазна автоматична захранваща подстанция

стандартна сертифицирана трансформаторна подстанция 800kVA Трифазна автоматична подстанция



Описание на подстанцията тип кутия

AC метален превключвател от затворен тип е трифазен променлив ток 50HZ вътрешно устройство метално затворено превключвателно оборудване. Използва се в електроцентрали, номинално напрежение на подстанционната система 35 kV, номинален максимален ток 2000 A максимално напрежение не повече от 40,5 kV единична шина или единична шина, секционирана комплекти разпределително оборудване.

Това превключващо устройство отговаря на изискванията на DL/ t404-91, IEC298, GB3906 и други стандарти и има функциите за предотвратяване на неправилна работа на прекъсвач, бутане и теглене на ръчна количка с товар, заземителна линия, предаване на енергия със заземителна линия и интервал на случайно зареждане (наричан "пет предпазни мерки").

Подстанцията тип кутия е подходяща за жилищен квартал, градска обществена промяна, оживен център, строителна мощност и т.н. Потребителите могат да избират промяна на типа кутия според различните условия на употреба и степен на натоварване. От появата на кутийната подстанция тя се разви много бързо. В развитите страни 70 процента от разпределителните трансформатори са разработени, а Съединените щати представляват 90 процента. Бързото развитие на градската модернизация на Китай и обновяването на градската разпределителна мрежа ще бъдат широко приложени.състояние на околната среда.
Подстанциите тип кутия се използват във високи жилищни сгради, луксозни вили, квадратни паркове, жилищни райони, малки и средни фабрики, мини, нефтени полета и временни строителни електрическа мрежа и други места за приемане и разпределение на електроенергия в разпределителната система.

Условия на околната среда:

Надморска височина: 1000 м и по-ниска.
Околна температура: - 25 ~ плюс 40 C.

Скорост на вятъра: не повече от 35m/s.
Относителна влажност: не повече от 90 процента (плюс 25 C).
Сеизмично хоризонтално ускорение: не повече от {{0}}.4m/s, вертикално ускорение: не по-голямо от 0,2m/s.
Място на употреба: не трябва да има проводими, прашни, опасни, корозивни, запалими и експлозивни материали, вредни за металите и изолаторите.

Характеристика:

1) По-малка заета площ
2) Здрав и надежден
3) Лесен за преместване, красив и практичен
4) Цената му е ниска и периодът на инсталиране е кратък

Функционална структура на подстанция Box

A. Функцията и характеристиките на боксовата подстанция

Подстанцията тип кутия се отнася до външно разпределително устройство, което инсталира комутационни уреди за високо и ниско напрежение и трансформатори заедно в затворена кутия. Основната функция е да осигури необходимата електрическа енергия за потребители с високо или ниско напрежение. Има следните характеристики:

1. Малък отпечатък. Инсталирането на подстанция тип кутия може да спести повече от две трети от площта на земята в сравнение с изграждането на подстанция със същия размер.

2. Гъвкави комбинирани методи. Структурата на абонатните станции тип кутия е сравнително компактна, като всяка кутия образува независима система, което прави метода на комбиниране гъвкав и променлив. Потребителят може свободно да комбинира някои режими според действителната ситуация, за да отговори на нуждите на различни места.

3. Красив външен вид, лесен за координиране с околната среда. Корпусът на кутията може да бъде избран в различни цветове според различните места за монтаж, което улеснява координирането му със заобикалящата среда. Той е особено подходящ за гъсто населени райони като градски жилищни общности, гари, пристанища, летища, паркове, зелени пояси и др. Може да се използва като фиксирана подстанция или мобилна подстанция.

4. Ниска инвестиция и кратък цикъл на строителство. Подстанциите тип кутия намаляват инвестициите с 40 процента до 50 процента в сравнение с конвенционалните подстанции от същия мащаб, а цикълът на изграждане и монтаж може да бъде значително съкратен. В същото време ежедневната поддръжка на подстанцията тип кутия също е сравнително малка.

Б. Видове кутийни подстанции

1. Вид монтаж

Монтирайте пълния комплект устройства за високо и ниско напрежение и трансформатори в метални кутии, а в разпределителните устройства за високо и ниско напрежение оставете работни коридори. Този тип кутия трансформатор има голям обем и рядко се използва в днешно време.

2. Комбиниран тип устройство

Вместо да се използва съществуващият пълен набор от устройства, електрооборудването за управление и защита на високо и ниско напрежение е директно опаковано в кутията, образувайки едно цяло. Счита се, че дизайнът не изисква поддръжка, без работни коридори и малка кутия, известна също като трансформатори в европейски стил или обикновени трансформатори в кутия.

3. Един тип тяло

Опростете устройствата за управление и защита за високо напрежение и поставете разпределителните устройства за високо напрежение и ниско напрежение и основното тяло на трансформатора в резервоара за трансформаторно масло заедно, за да образуват цяло, по-малко, близо до потопения в масло трансформатор на същия капацитет, който е 1/3 от европейския трансформатор тип кутия. Известен също като трансформатор в американски стил или компактен трансформатор в кутия.

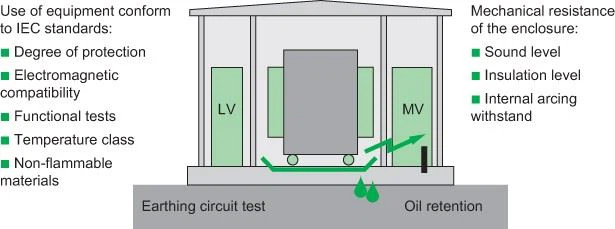

C. Структура на боксова подстанция

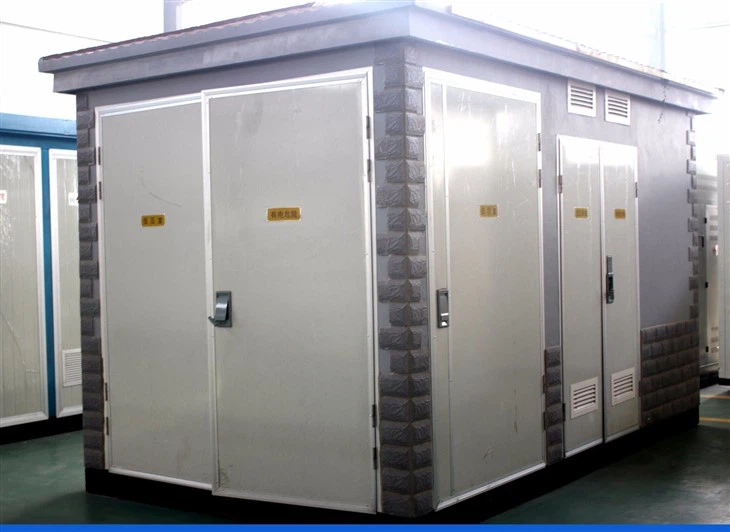

1. Структура на европейски трансформатор в кутия

(1) В Китай обикновено се използват подстанции тип кутия в европейски стил, с три части, всяка от които се състои от една стая, образуваща структура „mu“ или „pin“. Често използваните модели включват ZBW и XWB. Напречното сечение и диаграмите на окабеляване са показани на фигура GYPD00102003-1. Камерата за високо напрежение на кутията трансформатор в европейски стил е пръстеновидна мрежа, двойна линия или превключвател за натоварване на терминален модул, с малък обем и съвместимост с пръстеновидния мрежов шкаф. Приема безопасен и надежден компактен дизайн, с цялостна функция за блокиране срещу неправилно функциониране, висока надеждност и удобна работа и поддръжка. Оборудването за високо напрежение обикновено приема комбинация от превключвател на товара и предпазител. Предпазителят е оборудван с ударник. След като предпазителят изгори, ударникът ще натисне освобождаващия механизъм и трифазният превключвател на товара ще се отвори едновременно, за да се избегне работа при загуба на фаза. В същото време, ако се използва електрически задвижващ механизъм, може да се приложи функция за автоматизация на разпределението. Кабелният изход 10 kV на пръстеновидната мрежова структура е оборудван с индикатор за заземяване и сензор за нулева последователност. Трансформаторите могат да бъдат маслени или сухи, с окабеляване D, yn11. Като се има предвид неблагоприятното разсейване на топлината, може да се използва естествена вентилация или горна принудителна вентилация. Стаята за ниско напрежение е оборудвана с измерване и компенсация на реактивната мощност, а вторичната верига и броят на изходящите линии могат да бъдат проектирани според нуждите на потребителите, за да отговорят на различни нужди. Външната обвивка е изработена от стоманена плоча или плоча от сплав, с двуслоен горен капак и добра изолация. Външният вид и цветът могат да бъдат съгласувани с околната среда. Камерата за високо напрежение, камерата за трансформатор и камерата за ниско напрежение са разделени на независими отделения чрез прегради. За наблюдение и поддръжка във всяко отделение са монтирани осветителни устройства, а ключът за осветление се управлява от вратата.

2. Структура на трансформатор в американски стил

(1) Трансформаторът в американски стил споделя превключвател за високо напрежение и трансформатор в един и същи маслен резервоар. Често срещаните модели трансформатори в американски стил включват ZB1336, GE и COOPER. Структурата и окабеляването са показани на фигури GYPD00102003-2 и GYPD00102003-3.

Трансформаторът в американски стил използва напълно запечатана и напълно изолирана структура с висока безопасност, която може да се използва за пръстеновидни мрежи и терминали. Високото напрежение се контролира от четирипозиционен превключвател за маслено натоварване с трифазна връзка тип T или V, както е показано на фигура GYPD00202002-04 и GYPD00202002-05

2) Трансформаторът използва резервен предпазител, свързан последователно с щепсел предпазител, за да осигури защита. Резервният предпазител е инсталиран вътре в кутията и действа само когато има вътрешна фазова повреда в трансформатора на кутията, използван за защита на линията за високо напрежение. Щепселният предпазител се включва, когато има късо съединение или претоварване на вторичната страна.

Кабелът за високо напрежение е свързан към ръкав с добри изолационни характеристики, който е свързан към щепсела на коляното на кабела, за да уплътни частта под напрежение. Щепселът на коляновия кабел е напълно екраниран изолиран щепсел, който може да бъде напълно зареден и изключен, еквивалентен на превключвател за натоварване. Структурата е показана на фигура GYPD00102003-6, но ако е свързана към точка на късо съединение, щепселът и втулката трябва да бъдат сменени.

D. Експлоатация на подстанция Box

1. Подстанцията тип кутия трябва да бъде поставена на относително високо място, а не в ниско разположени райони, за да се предотврати навлизането на дъждовна вода в кутията и да повлияе на работата на оборудването. При изливане на бетонни платформи трябва да се оставят празнини от страните с високо и ниско напрежение, за да се улесни полагането на кабели навътре и навън. При изкопаване на основата, ако се натъкнете на земята, образувана от натрупването на боклук или корозивна почва, тя трябва да бъде изкопана до твърда почва, след това засипана с почва с добро качество и уплътнена, и след това напълнена с три слоя пръст или чакъл, за да се осигури стабилност на фондацията.

2. Заземяването и неутралната връзка на подстанцията тип кутия споделят обща заземителна мрежа. Решетката за заземяване обикновено приема метода на забиване на заземителни пилоти в четирите ъгъла на основата и след това свързването им в едно цяло. Трябва да има две надеждни връзки между подстанцията тип кутия и заземителната мрежа. След работа, заземителната връзка трябва да се проверява редовно, за да се гарантира, че не е разхлабена или корозирала. Редовно измервайте съпротивлението на заземяването, което не надвишава 4 Ω.

3. Подстанцията тип кутия използва основно охлаждане с естествена циркулация на въздуха. Следователно около него не трябва да се трупат отпадъци, особено вратата на трансформаторната стая. Вентилационните отвори на жалузите също трябва да се отстраняват редовно, за да се гарантира, че оборудването не надвишава максимално допустимата температура.

След като прекъсвачът за ниско напрежение се задейства, трябва да се установи причината, преди да може да се предаде захранване, за да се предотврати разрастването на аварията.

5. Камерата за високо напрежение на подстанцията тип кутия трябва да бъде оборудвана с мълниеотводи от цинков оксид и методът на инсталиране трябва да е удобен за тестване и подмяна.

6. Оборудване като пръстеновидни мрежови превключватели, трансформатори, мълниеотводи и т.н. в помещението с високо напрежение трябва редовно да се проверява и поддържа, дефектите трябва да се откриват и да се отстраняват своевременно и трябва редовно да се провеждат превантивни тестове на изолацията. Ако бъде преустановен за повече от 3 месеца и бъде пуснат отново в експлоатация, трябва да се проведе пълен превантивен тест на проекта.

7. За да смените предпазител за високо напрежение без прекъсваща способност, трансформаторът трябва да бъде изключен и механичната блокировка трябва да бъде правилно освободена по време на работа и трябва да се използва изолиран работен прът.

8. Всички входящи и изходящи кабелни отвори на подстанцията тип кутия трябва да бъдат запечатани, за да се предотврати навлизането на малки животни и причиняването на злополуки.

9. Трябва да има предупредителен знак "опасност от високо напрежение" и номер на електрическо оборудване.

























Q5: Предлага ли се OEM/ODM?

A: Да, така е! Нашите продукти могат да бъдат персонализирани. Имаме дизайнерски и инженерни екипи, можем да персонализираме продуктите според чертежа или изискванията на клиента.



Q6: Вие сте производител или търговска компания?
О: Ние сме фабрика, като 100 процента професионален производител с 20-годишен опит в производството, ние бихме могли да произвеждаме продукти според изискванията на клиентите и бихме могли също да контролираме качеството на продуктите 100 процента.



Q7: Може ли цената да бъде договорена?

О: Да, цената е по договаряне. Може да се промени според вашето количество или опаковка



Q8: Какво ще кажете за проверка?

О: Разполагаме с цялата система за проверка от суровината до крайните продукти, включително тест за повишаване на температурата, тест за пръскане със сол, тест за тип проводник, тест за механичен живот.



Q9: Какви са условията за плащане?

A: TT, Paypal, Western Union, търговска гаранция и L/C на Alibaba са приемливи. 30 процента T/T предварително, 70 процента баланс преди изпращане.



Q10: Каква е услугата, предлагана от компанията?

О: Имаме професионален инженерен екип, който може да проектира и разработи матрицата, за да постигне различни изисквания на клиента.

Разполагаме и с екип по продажбите, който предлага добро обслужване от предварителна продажба до следпродажбено обслужване.





Този продукт обикновено се персонализира.
Ние сме производител и имаме професионален технически отдел, който може да проектира и предостави решения според нуждите на клиента.
Моля, щракнете върху бутона по-долу, за да ни изпратите информацията и нашият търговски персонал ще се свърже с вас, за да ви предостави чертежите на дизайна



Ето нашите примери за клиенти за ваша справка

руски клиенти

ТЕХНИЧЕСКИ ИЗИСКВАНИЯ И ХАРАКТЕРИСТИКИ НА ОБОРУДВАНЕТО
Re:82 комплекти компактна подстанция
Вещ- Не.	График на техническите данни	Мерна единица	Задължително (при 3000 m	Предлагани данни
	Системни изисквания за данни
1.05.10	Усукан меден проводник за заземяване
	производител	-
	Материал	-	мед
	Напречно сечение	mm2	>50
	Дължина	m	>40
1.05.11	Заземителни пръти
	производител	-
	Тип	-
	Материя!	-
	Дължина	m
	Секции на прът	бр
1.6	Компактни подстанции (Вариант 1)
	производител	-		фенюан
	Тип	-		На открито
	Общ клас на защита за пълна подстанция	-	IP 44	IP 44
	Материал на корпуса	-		GI
	Габаритни размери (Ш x Д x В)
	за S/S с трансформатор 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ за S/S с трансформатор 1x100 kVA	mm/mm/mm		3000x1850x2150
	за S/S с трансформатор 1x160 kVA	mm/mm/mm		3000x1850x2150
	• за S/S с трансформатор 1x250 kVA	mm/mm/mm		3000x1850x2150
	Общо тегло
	■ за S/S с трансформатор 1x50 kVA	килограма		1000 кг.
	■ за S/S с трансформатор 1x100 kVA	килограма		1000 кг.
	■ за S/S с трансформатор 1x160 kVA	килограма		1000 кг.
	■ за S/S с трансформатор 1x250 kVA	килограма		1000 кг.
1.6.1	Разпределителна апаратура 20 kV
	производител	-		Chnt / еквивалент
	Тип	-		Вътрешен RMU



АКО СЕ НУЖДАЕТЕ ПОВЕЧЕ ПОДРОБНОСТИ, МОЛЯ СЕ СВЪРЖЕТЕ С НАС
