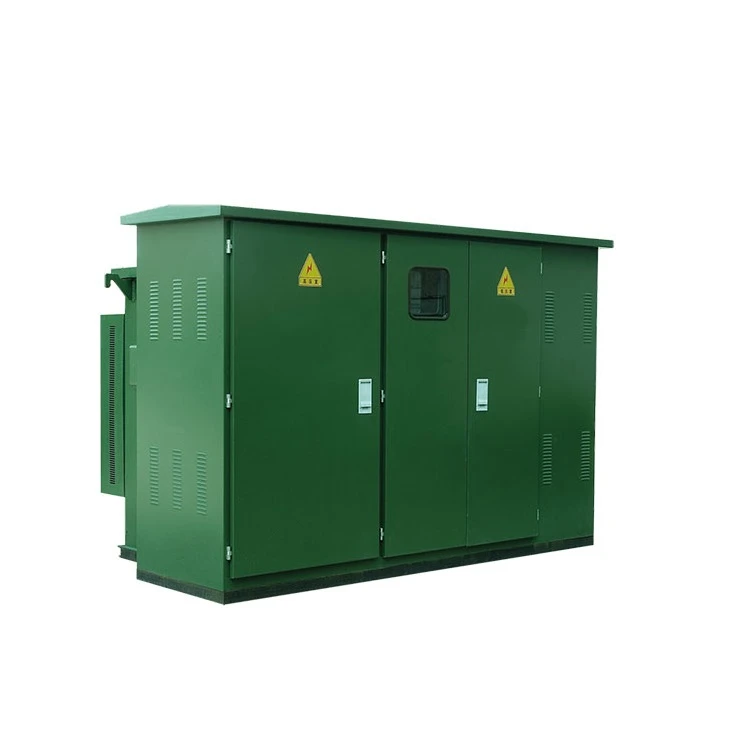

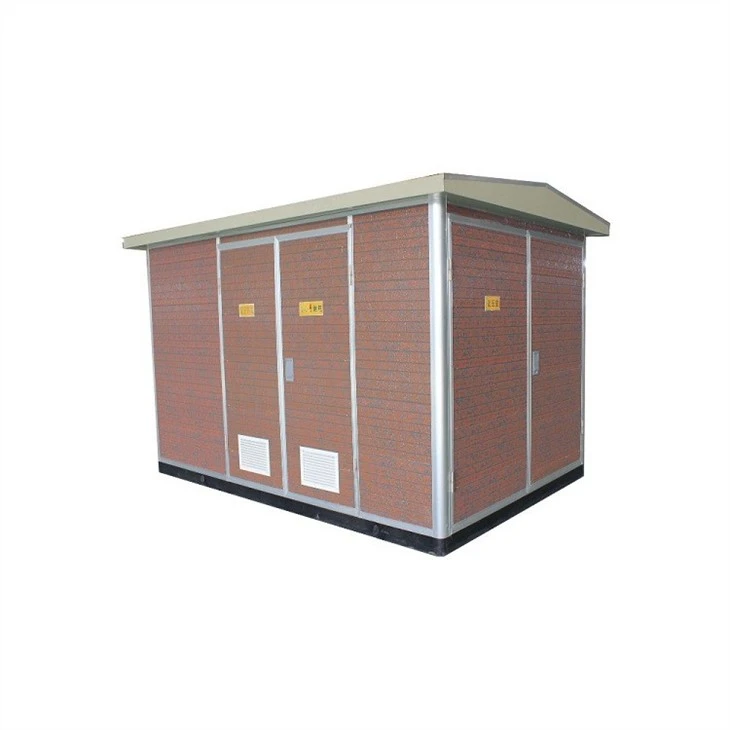

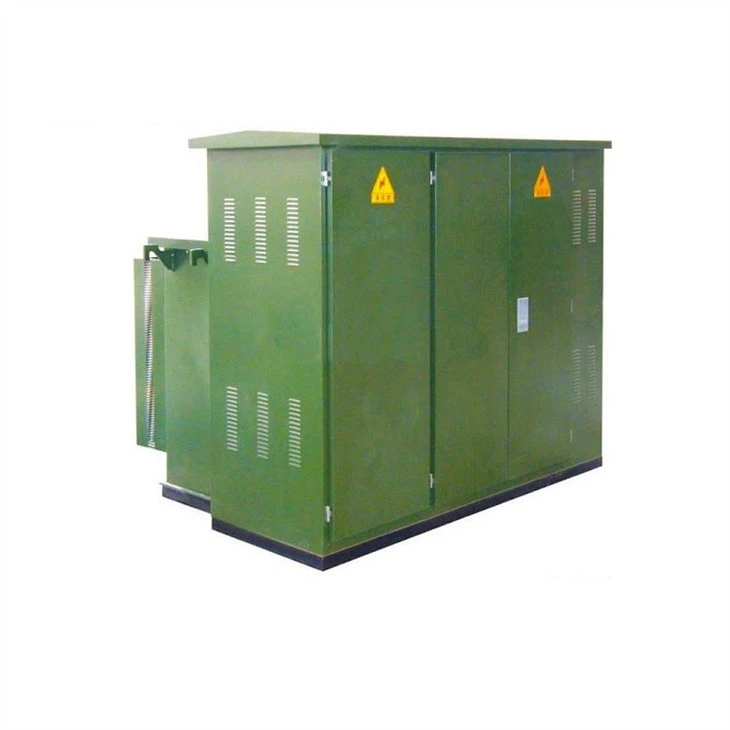

Сглобяема сглобяема подстанция от тип кутия
Сглобяемите подстанции (наричани по-долу подстанции от тип кутия) са подходящи за потребители на електроенергия, като подлези, летища, пристанища, станции, индустриални и минни предприятия и различни обществени сгради (като хотели, болници, високи сгради, стадиони ). Използва се за AC 50Hz и ...
Описание
Сглобяемите подстанции (наричани по-долу подстанции от тип кутия) са подходящи за потребители на електроенергия, като подлези, летища, пристанища, станции, индустриални и минни предприятия и различни обществени сгради (като хотели, болници, високи сгради, стадиони ). Използва се за AC 50Hz и 60Hz, номинално напрежение на страната с високо напрежение 3.6 ~ 40.5kV, номинално напрежение на страната с ниско напрежение 220 ~ 690V, номинален капацитет 2000kVA и под системата. Може да се използва като постоянно захранващо устройство или като временен източник на енергия за строителни обекти. Това е предварително инсталирана подстанция с външни условия за обществено ползване и може да замени граждански подстанции.
| Име | Мерна единица | Данни | ||||
| Номинална честота | Hz | 50/60 | ||||
| Елемент за високо напрежение | Номинално напрежение | kV | 3 | 6 | 10 | 35 |
| Максимално работно напрежение | kV | 3. 6 | 7. 2 | 12 | 40.5 | |
| Устойчивост на напрежение към земя / междуфазно изолиращо разстояние | kV | 25/ 27 | 30/ 34 | 42/ 48 | 95/ 118 | |
| Устойчивост на мълния на напрежение към земя / междуфазно изолиращо разстояние | kV | 40/ 46 | 60/ 70 | 75/ 85 | 185/ 215 | |
| Номинален ток | A | GG lt;=630 | ||||
| Номинален краткотраен издържащ ток | kA / 2s (kA / 4s) | 12. 5 ,16,20,25,31. 5 | ||||
| Номинален пиков издържащ ток | kA | 31. 5 ,40,50,63,80 | ||||
| \ | Номинално напрежение | V | 220 | 380 | 690 | |
| Номинален ток на главната верига | A | GG lt;=3200 | ||||
| Номинален краткотраен издържащ ток | kA / 1s | 15,30,50 | ||||
| Номинален пиков издържащ ток | kA | 30,63,105 | ||||
| Номинален ток на разклонителна верига | A | GG lt;=1600 | ||||
| Капацитет за компенсиране на реактивната мощност | квар | GG lt;=600 | ||||
| Трансформаторен блок | Номинален капацитет | kVA | GG lt;=2000 | |||
| Импедансно напрежение | % | 4,4. 5 ,6 | ||||
| Диапазони на докосване | ±2X2. 5%,±5% | |||||
| Връзки | Y / Yn0, D / Yn11 | |||||
Основна характеристика
⚫Структурата е компактна, лесна за сглобяване и не се влияе от климата;
⚫ Осигурете лична безопасност и намалете натоварването за поддръжка;
Оптимизираният дизайн на вентилационната конструкция и лабиринтното оформление на панелите на вратата позволяват на трансформаторната камера да получи добър естествен ефект на вентилация и е лесен за поддръжка и почистване;
Side Високоволтовата страна на трансформатора е свързана към предпазителя на превключвателя на товара чрез кабел. И двата края на кабела са напълно затворени и достъпни щепселни кабелни щепсели, които могат да осигурят по-надеждна и безопасна работа;
⚫Според изискванията на потребителя могат да бъдат осигурени измервателни устройства и устройства за автоматично компенсиране на капацитета
