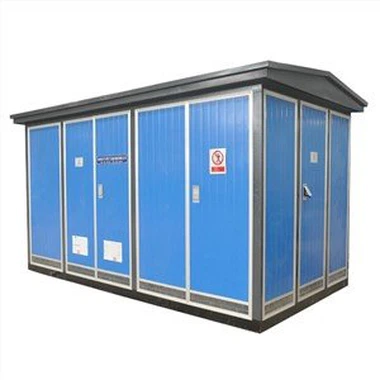

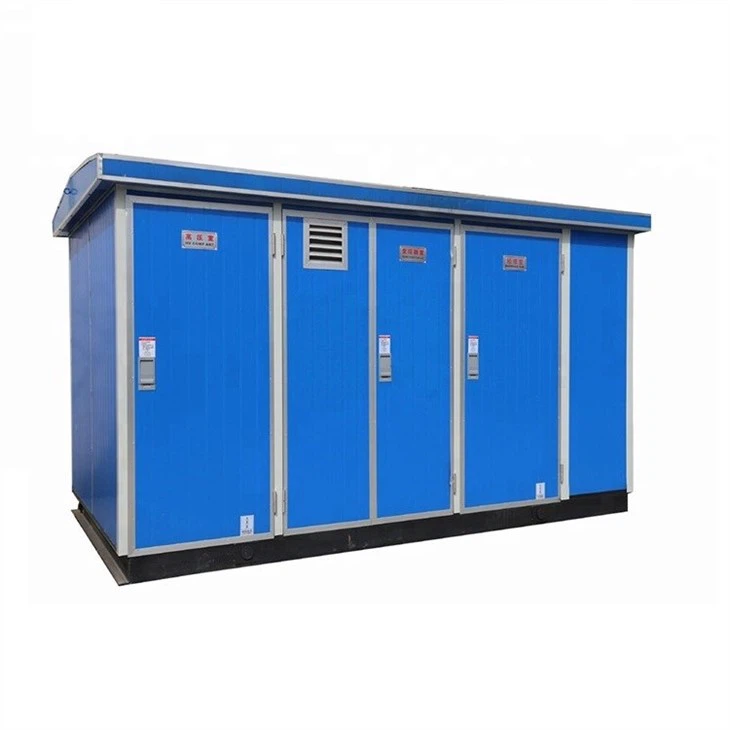

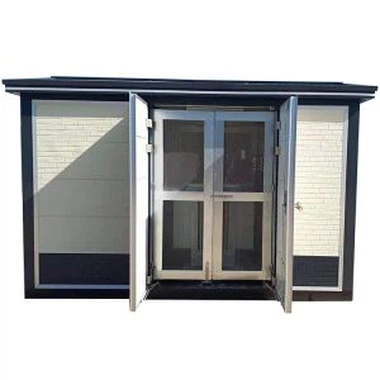

Компактна сглобяема подстанция

Подстанциите тип "кутия" са подходящи за жилищни райони, градски обществени трансформатори, проспериращи градски зони и изграждане на електричество. Потребителите могат да избират типа на полето да се промени според условията на използване и нивата на натоварване. От появата на подстанцията тип кутия, тя се развива много бързо.

Сглобяемите подстанции се използват в високи жилищни сгради, луксозни вили, площади, жилищни площи, малки и средни фабрики, мини, нефтени полета и временни сгради, за да получават и разпределят електроенергия в системата за разпределение на електроенергия

Структурни характеристики

1. Корпусът на шкафа е проектиран според действителната ситуация с оглед на чуждестранните напреднали технологии. Той е силен, топлоизолация, вентилиран, стабилна в производителността, антикорозионна, прахоустойчива, водоустойчива, анти-малки животни, красива на външен вид, и има много възможности за избор на shell материали, като стомана и композитни плоча, неръждаема стомана, циментова плоскост и т.н.

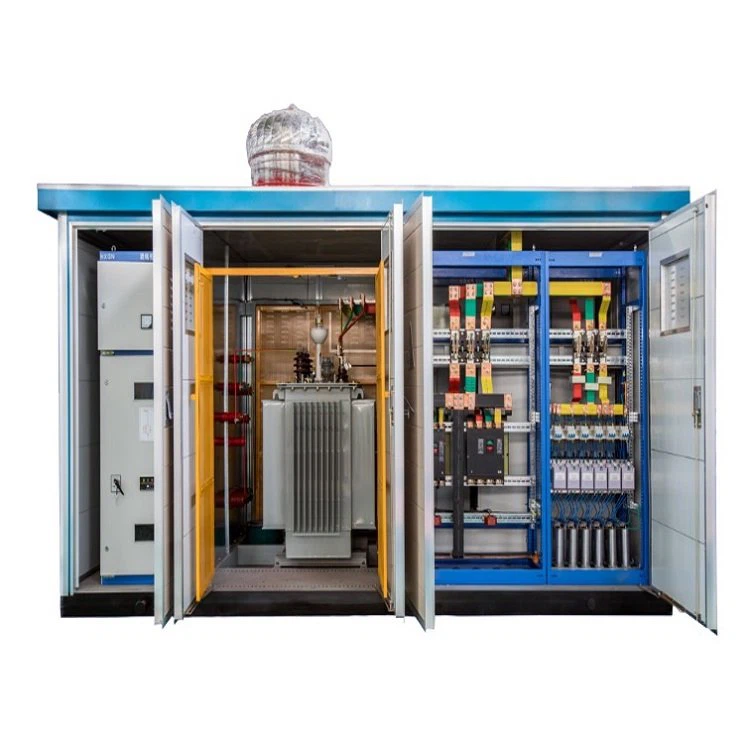

2. В помещението за високо напрежение има разпределителна комутатор с високо напрежение, като xgn15, hxgn17 или kyn28a и т.н., които се използват за вход с високо напрежение, високоволтово измерване и изход за високо напрежение. Страната за високо напрежение може да бъде разположена с токово захранване, клемно захранване, двойно захранване и други методи на захранване, както и високоволтови измервателни компоненти могат да бъдат монтирани, за да отговарят на изискванията на високотоволтово измерване. Основният превключвател обикновено е товарен прекъсвач или прекъсвач на вакуумната верига, с компактна и разумна структура и пълна функция за предотвратяване на неправилна работа.

3. В помещението за ниско напрежение има нисковолтови прекъсвачи, като например GGD, GCS или MNS, които се използват за нисковолтови входни линии, компенсиране на реактивната мощност и нисковолтови изходни линии. Ниското напрежение страна приема панел или монтажна структура на шкафа, за да формират плана за захранване, изискван от потребителя, който може да отговаря на функциите на електроразпределение, разпределение на мощността на осветлението, компенсиране на реактивната мощност и измерване на електрическа енергия. Основният превключвател обикновено приема общия прекъсвач или интелигентен прекъсвач, който е гъвкав при монтаж и лесен в експлоатация.

4. Трансформаторът в стаята на трансформатора може да използва напълно запечатани трансформатор с маслени потапяне или трансформатор от сух тип. Маслените трансформатори могат да бъдат S9, S11, S13 или SH15, а трансформаторите тип сух тип могат да бъдат scb10, scb11, SGB10 или scbh15. Според действителните нужди на клиентите, той може да бъде конфигуриран свободно, с по-висока селективност и гъвкавост.

5. Капакът на кутията приема дизайн на структура от два слоя, а средният слой е изпълнен с пяна, която има добра топлоизолационна функция. Трансформаторното помещение е оборудвано с антикондензационни и автоматично наблюдение на температурата, отоплителни и охладителни устройства. Устройствата, защитени от прах, са разположени на позициите на вратите и панелите на затвора извън страничните панели.

Нареждане на инструкция

1. Идейна схема на основната верига или електрическа схема.

2. Модел, спецификация и количество на основните компоненти.

3. Начини на входящи и изходящи проводници, спецификации на кабелите и др.

4. Shell материал и външен вид: композитен плоча, стоманена плоча, неръждаема стомана плоча, циментова платка и др.

5. Други изисквания за поръчка.
