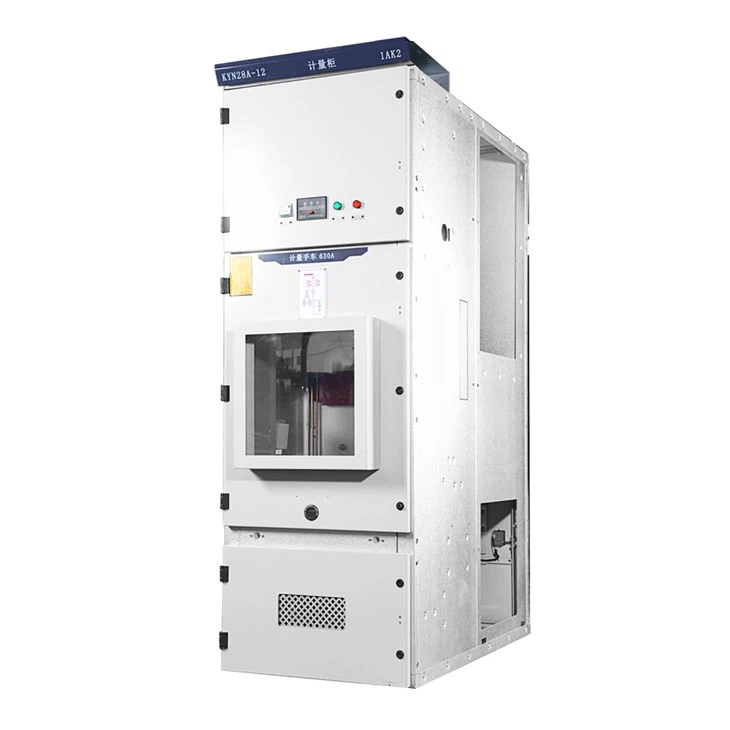

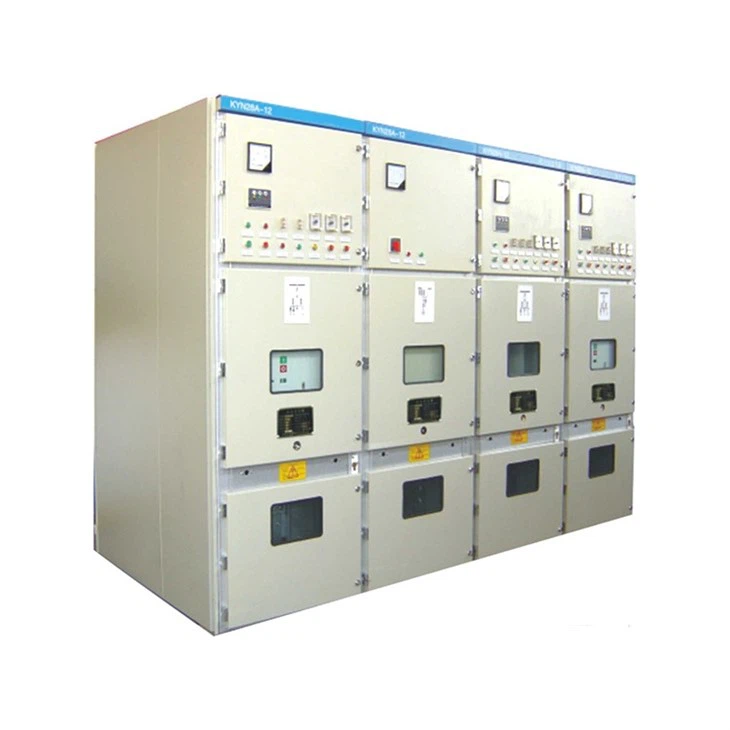

11kv KYN28 Вакуумен прекъсвач Разпределителен панел

11kv KYN28 вакуумен прекъсвач разпределителен панел

Разпределителната уредба KYN28A-12 е често използвана разпределителна уредба за високо напрежение в Китай и пълното й име е: вътрешна метална бронирана подвижна разпределителна уредба. Номиналното напрежение е между 3,6kV и 12kV, като неговата характеристика е, че оборудваният вакуумен прекъсвач е централен тип, който се намира в средата на предния шкаф на разпределителната уредба. Следователно долното пространство се спестява и може да се използва за разширяване на други схеми или като кабелно отделение.

Условия за обслужване

◎ Температура на околния въздух: -15 градуса ~ плюс 40 градуса;

◎ Относителна влажност: Средно дневно 95 процента и средно дневно налягане на водните пари < 2,2kPa;

◎ Средно месечно «90 процента и средно месечно налягане на водните пари < 1,8kPa;

© Надморска височина: ^1000m;

◎ Сеизмичен интензитет: не повече от Ms8.

◎ Околният въздух не трябва да съдържа корозивни или запалими газове или пари;

◎ Без видими вибрации;

Основни технически параметри
Номинално напрежение	.....................................	кВ	3.6,7.2,12
Номинална честота	.....................................	Hz	50
Номинален ток на прекъсвача	.....................................	A	630/4000
Номинален ток на разпределителна уредба	.....................................	A	630/4000
Номинален краткотраен издържан ток (4S)	.....................................	Ка	20,25,31.5,40
Номинален пиков ток на устойчивост (пик)	.....................................	Ка	50,63,80,100
Номинален ток на прекъсване на късо съединение	.....................................	Ка	20,25,31.5,40
Номинално ниво на изолация 1 мин. издържано напрежение на мощността	Полюс до полюс, полюс към земя	kV	24,32,42
	Между отворени контакти	кВ	24,32,48
Устойчивост на напрежение на импулс на мълния (пик)	Полюс до полюс, полюс към земя	кВ	40,60,75
	Между отворени контакти	кВ	46,70,85
Обвивката е IP4X и е IP2X, когато вратата на отделението и вратата на камерата на прекъсвача са отворени

Характеристика

1: СТРОГА защитна стъпка за осигуряване на лична безопасност

2: В кабелната стая могат да се инсталират до 9 едножилни кабела

3: Ще бъдат установени работни и тестови позиции за ръчната количка и двете позиции са оборудвани с безопасно и надеждно позициониращо устройство и дисплейно устройство

4: Корпусът е напълно сглобен от алуминизирана и поцинкована стоманена плоча, които са обработени и огънати с машинен инструмент и след това завинтени.

5: Има висока механична якост и неговата спретнатост и красота са осигурени.

6: Вратата на таблото е напръскана с пластмаса, също има силен капацитет на устойчивост на удар и защита от корозия.

7: Първичният превключвател може да бъде снабден с VD4 вакуумен прекъсвач и серия C3 от фиксиран тип превключвател за натоварване от ABB, различни домашни вакуумни прекъсвачи (като VS1, VH1, VK, ZN28) също могат да бъдат предоставени вместо същите чуждестранни продукти.

8: Предната врата е монтирана с прозорец за наблюдение, за да се провери работното състояние на компонентите в стаята























Q5: Предлага ли се OEM/ODM?

A: Да, така е! Нашите продукти могат да бъдат персонализирани. Имаме дизайнерски и инженерни екипи, можем да персонализираме продуктите според чертежа или изискванията на клиента.



Q6: Вие сте производител или търговска компания?
О: Ние сме фабрика, като 100 процента професионален производител с 20-годишен опит в производството, ние бихме могли да произвеждаме продукти според изискванията на клиентите и бихме могли също да контролираме качеството на продуктите 100 процента.



Q7: Може ли цената да бъде договорена?

О: Да, цената е по договаряне. Може да се промени според вашето количество или опаковка



Q8: Какво ще кажете за проверка?

О: Разполагаме с цялата система за проверка от суровината до крайните продукти, включително тест за повишаване на температурата, тест за пръскане със сол, тест за тип проводник, тест за механичен живот.



Q9: Какви са условията за плащане?

A: TT, Paypal, Western Union, търговска гаранция и L/C на Alibaba са приемливи. 30 процента T/T предварително, 70 процента баланс преди изпращане.



Q10: Каква е услугата, предлагана от компанията?

О: Имаме професионален инженерен екип, който може да проектира и разработи формата, за да достигне различни изисквания на клиента.

Разполагаме и с екип по продажбите, който предлага добро обслужване от предварителна продажба до следпродажбено обслужване.





Този продукт обикновено се персонализира.
Ние сме производител и имаме професионален технически отдел, който може да проектира и предостави решения според нуждите на клиента.
Моля, щракнете върху бутона по-долу, за да ни изпратите информацията и нашият търговски персонал ще се свърже с вас, за да ви предостави чертежите на дизайна



Ето нашите примери за клиенти за ваша справка

румънски клиенти



Лист с данни
1.1 710-512-01-Главна подстанция MVS1
Входяща комутационна апаратура A01 B01 2
Без спецификация на компонентите Брой единици Производител
1 VCB
HVX12-50-31-F 275 мм
Надморска височина По-малка или равна на 2000 m
Напрежение на отваряне DC220V
Затварящо напрежение DC220V
Напрежение за съхранение на енергия DC220V
Комплект 1 Китай
2 VT JDZ-10 10KV/√3/0.1KV/√3 Комплект 3 Китай
3 КТ
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
Комплект 3 Китай
4 Предпазител за високо напрежение XRNP1-12 0.5A Pc 3 Китай
5 Мълниеприемник HY5WZ-17/50 Комплект 3 Китай
6 Интелигентен контролен панел WY-9008A Pc 1 Китай
7 Индикатор за късо съединение и заземяване EKL-4-1 Pc 1 Китай
8 Многофункционален електрически инструмент PD666-3S3 380V 5A Pc 1 Китай
9 Първичен елиминатор на хармоници LXQ-12KV Pc 1 Fengyuan
10 Зареден дисплей DXN-12Q Pc 1 Китай
11 Контролер за температура и влажност WY-CS-III Pc 1 Китай
12 Свързваща част JY-2 Pc 3 Китай
13 Разклонителна кутия PJ1 Pc 1 Китай
14 Измерваща скоба Универсален тип Pc 1 Китай
15 Сигнална лампа ND16-22D/4 AC380V червена Pc 1 CHNT
16 Сигнална лампа ND16-22D/4 AC380V зелен Pc 1 CHNT



АКО СЕ НУЖДАЕТЕ ПОВЕЧЕ ПОДРОБНОСТИ, МОЛЯ СЕ СВЪРЖЕТЕ С НАС
