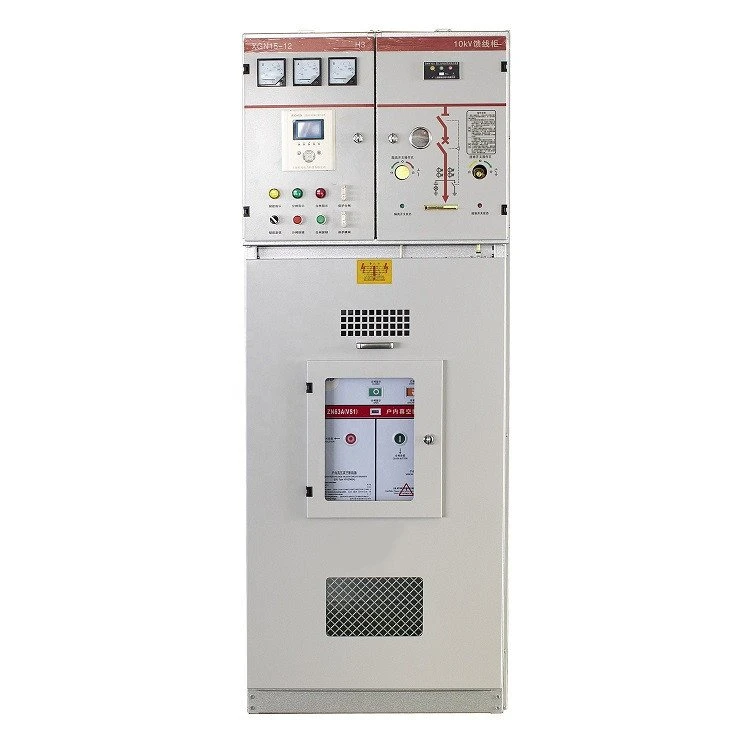

Главно устройство с фиксирано високо напрежение SF6 пръстен
Разпределителното устройство с метални пръстени XGN от серия SF6 AC е подходящо за 50Hz, 12kV захранваща мрежа, като приемане и разпределение на електрическа енергия. Основният превключвател в шкафа е превключвател SF6.
Описание
Главно устройство с фиксирано високо напрежение SF6 пръстен
Разпределителна уредба с пръстеново захранване от серия XGN от тип SF, AC е ново поколение високо напрежени електрически продукти, които сме проектирали и разработили успешно след въвеждане на напреднали чуждестранни технологии и в съответствие с изискванията на местното електричество и трансформацията на градската мрежа. Всички показатели за техническа ефективност са изцяло стандарти IEC62271-200: 2003 и GB3906.

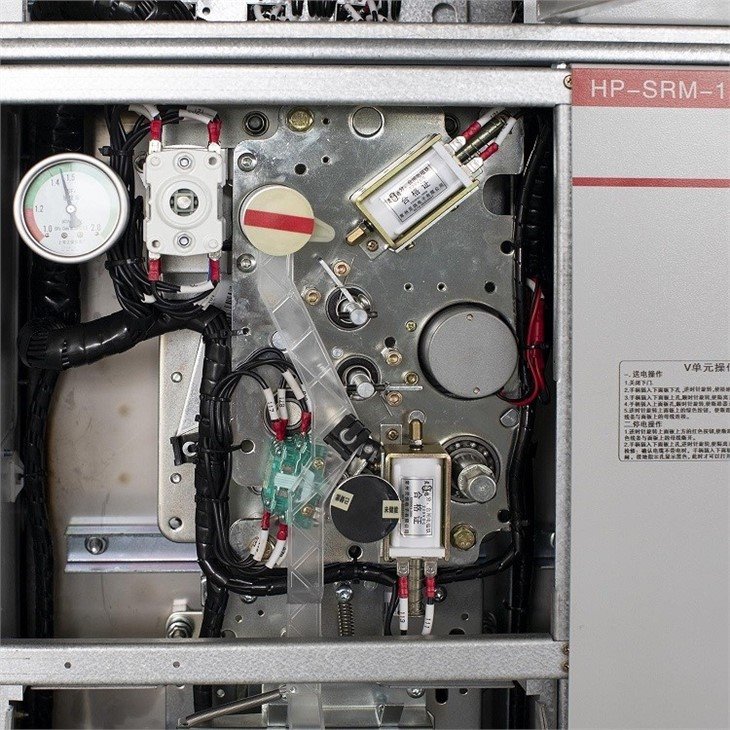

Главният превключвател, механизмът за управление и компонентите на основното устройство с пръстен SF6 приемат оригинални части на ABB или внесени части разпределителна уредба от тип SFL-12/24, произведени в страната и могат също да бъдат оборудвани с оригинален HAB/US тип SF6 на фирма ABB според нуждите на потребителя. . Автоматичен прекъсвач или VD4-S вакуумен прекъсвач. Режимът на работа е разделен на два вида: динамичен и електрически.
Шкафът за разпределителна уредба се формира чрез занитване след обработка на металорежещи машини с ЦПУ, степента на защита достига IP3X и има надеждни функции за механично блокиране и защита срещу грешки. Този продукт има забележителни характеристики като малък размер, леко тегло, красив външен вид, лесна работа, дълъг живот, високи параметри, без замърсяване и ниска поддръжка.
Технически лист
Номинално напрежение | kV | 12 | 24 | ||
Номинално мълниеносно импулсно напрежение | Фаза към фаза, фаза към земя | kV | 75 | 125 | |
В отворени контакти | kV | 85 | 145 | ||
1 мин. Издържащо напрежение на PF | Фаза към фаза, фаза към земя | kV | 42 | 65 | |
В отворени контакти | kV | 48 | 79 | ||
Номинална честота | Hz | 50 | 50 | ||
Номинален ток | Основен автобусен бар | A | 630 | 630 | |
Клонова линия | A | 630 | 630 | ||
Номинален издържащ ток на късо съединение | LBS | кА | 20 | 20 | |
ES | кА | 20 | 17.4 | ||
Номинална продължителност на издържащ ток на късо съединение | S | 4* | 4 | ||
Номинален пиков издържащ ток | кА | 50** | 50 | ||
Прехвърляне на ток | A | 1700 | 1200 | ||
Степен на защита | —— | IP3X | & gt; IP3X | ||
Механичен живот на ключа за прекъсване на товара | време | & gt; 5000 | & gt; 5000 | ||
Механичен живот на заземяващия превключвател | време | & gt; 2000 | 2000 | ||
Товарно разпределително устройство | Ширина | mm | 375,500,750 | 600 | |
Дълбочина | mm | 1000 | 1130 | ||
Височина | mm | 1635,1885 | 2000 | ||
LV камера | Височина | mm | 350,450 | 710 | |
Шкаф за прекъсвачи | Ширина | mm | 800 | —— | |
Дълбочина | mm | 1000 | —— | ||
Височина | mm | 2000 | —— | ||
Моля, просто ни кажете вашето подробно изискване и ние ще потвърдим цената за вас.
Условията на труд
1. Температура на околната среда: -25 ℃ -+40 ℃,
2. Надморска височина: Надморската височина не надвишава 2000 м
3. Относителна температура: среднодневната е не повече от 95%, средната месечна не е повече от 90%
4. Околна среда: околният въздух не е значително замърсен от корозивен газ, запалим газ, водни пари и др.
5. Няма чести силни вибрации
