Предимство на разпределителната апаратура с газова изолация
SF6 се използва като газообразен диелектрик във високоволтови прекъсвачи със серен хексафлуорид, разпределителни апарати и друго електрическо оборудване в електрическата индустрия, като обикновено замества маслени прекъсвачи (OCB), които могат да съдържат вредни полихлорирани бифенили (PCB). Газът под налягане SF6 се използва като изолатор в газоизолирани разпределителни уреди (GIS), тъй като има много по-висока диелектрична якост от въздуха или сухия азот. Благодарение на уникалните си диелектрични свойства енергийните компании силно разчитат на SF6 в енергийната система за постигане на електрическа изолация на напрежение , прекъсване на тока и гасене на дъгата при пренос и разпределение. Когато серен хексафлуорид (SF6) е запечатан вътре в оборудването за пренос и разпределение (T&D), разпределителната апаратура, прекъсвачите и изолиращите превключватели могат да постигнат изолация чрез гасене на опасни дъги. Този стабилен и нетоксичен газ има отлична диелектрична якост и е ключов компонент за безопасността и ефективността на електроцентралата
Описание
Пълното име на GIS е газоизолирана метална разпределителна уредба. Това е разпределително устройство за високо напрежение, съставено от прекъсвачи, шини, изолиращи превключватели, напреженови трансформатори, токови трансформатори, мълниеотводи, втулки, заземителни ножове и други компоненти. GIS използва газ серен хексафлуорид (SF6) с отлична изолация и гасене на дъга като среда за изолация и гасене на дъгата и запечатва всички електрически компоненти с високо напрежение в заземен метален цилиндър.
Като традиционно отворено разпределително оборудване AIS, то е в зрял етап на развитие в Китай и има известен производствен и оперативен опит. Той разчита на въздух и изолатори за изолиране на частите под напрежение от земята и от фаза на фаза. Шината му е открита и е в пряк контакт с въздуха. Прекъсвачът може да бъде от тип керамична колона или резервоар, с керамична втулка като корпус на оборудването и външна изолация. Нейната характеристика е, че външното изолационно разстояние е голямо и площта на пода е голяма.
Разликата между AIS и GIS
един
Различни структури
GIS се характеризира с комбинация от фазово разделяне, трифазен общ цилиндър и композитни структури в структурата на черупката. Развитието на корпуса на ГИС от фазово разделяне до трифазен общ цилиндър допълнително миниатюризира ГИС. Понастоящем международната общност е постигнала опростяване на всички 300kV трифазни системи и интегрирането на 550kV шинни трифазни системи.
Разположението на AIS оборудването е ясно, което е благоприятно за ежедневна поддръжка и ремонт от съответния персонал. Цялостната структура е проста, структурната форма е ясна и електрическото окабеляване е ясно, което е благоприятно за работа.
две
Различни зони
GIS има предимствата на малък отпечатък, малък обем, леко тегло и всички компоненти са запечатани без влияние на околната среда. Задвижващият механизъм е без омасляване и газификация и има висока експлоатационна надеждност. GIS използва транспортиране на цял блок, което е лесно за инсталиране, кратък цикъл и ниска инсталационна цена; Натоварването на поддръжката е малко и времето е кратко. GIS тип кутия приема трифазна механична връзка с нисък процент на механични повреди.
AIS оборудването покрива широка област и има много открити компоненти, които лесно се влияят от метеорологичните фактори и не благоприятстват безопасната работа на оборудването.
три
Превъзходна производителност при счупване
Прекъсвачът използва камера за гасене на дъгата със собствена енергия, базирана на новия принцип на гасене на дъгата (хибридна структура на термично разширение на собствена енергия и спомагателно устройство за сгъстен въздух), използвайки напълно енергията на самата дъга. Напълно затворени композитни електрически уреди с газова изолация, електрическите уреди вътре в корпуса включват главно прекъсвачи, изолационни превключватели, заземителни превключватели, шини, мълниеприемници и друго основно оборудване. Много комутационни станции в електроцентралите и подстанциите са направени от ГИС, която заема малка площ и е лесна за поддръжка. Все още се различава от комутационната апаратура за високо напрежение.
четири
Ниски загуби и шум
Индуцираното магнитно поле върху корпуса на GIS е много малко, така че загубата на вихров ток е много малка, което намалява загубата на електрическа енергия. Използването на пружинен механизъм води до нисък работен шум. Недостатъци: ГИС има недостатъците на висока цена, неудобна инсталация и тестване, слаба гъвкавост и неудобна поддръжка и разширяване.
AIS е сравнително евтин, лесен за инсталиране и тестване, има добра гъвкавост и е по-удобен за поддръжка и разширяване.
пет
предназначение
GIS работи по-добре от AIS, но поради разликите в разходите и възможностите за управление, AIS няма да излезе напълно за значителен период от време. Използвайте интелигентни инструменти за наблюдение и диагностика, за да удължите циклите на поддръжка и да избегнете ненужна работа.

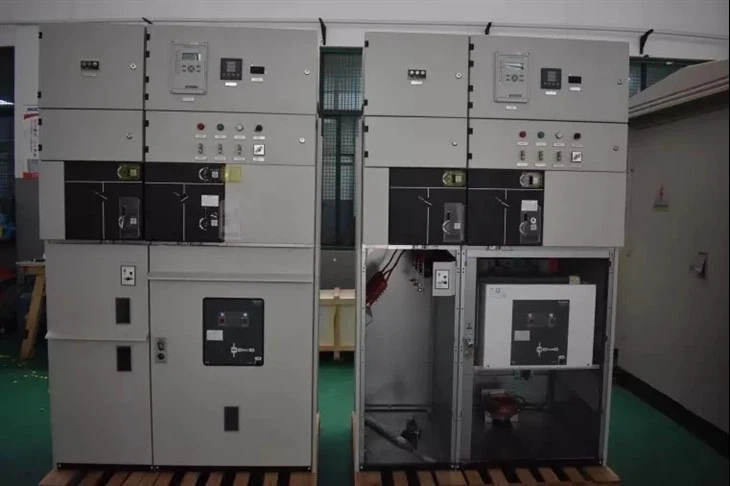

СНИМКА
Този продукт обикновено се персонализира.
Ние сме производител и имаме професионален технически отдел, който може да проектира и предостави решения според нуждите на клиента.
Моля, свържете се с нашия търговски персонал, за да получите проектни чертежи
Ето нашите примери за клиенти за ваша справка
