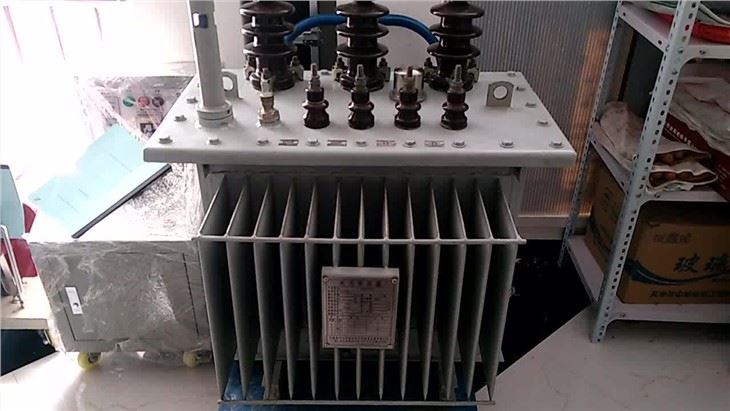

H59 Тип 20/0,4kv Маслени трансформатори за монтаж на подложка

Разпределителни трансформатори, потопени в масло, с мощност от 25 до 2500 kVA и напрежение 6-36/0,4 (0.23)kV. В 50/60 Hz преносна и разпределителна система за захранване и осветление в промишлени и селскостопански области. Разпределителните трансформатори се произвеждат с номинално напрежение в първичната намотка 6 до 36 kV. Номиналното напрежение във вторичната намотка е 0,4 или 0,23 kV. Схема и група на свързване на намотки U/Un-0 или D/Un-11 и др. По желание на клиента е възможно да се изработят трансформатори с различно свързване на напрежението и друго конструктивно решение. Регулирането на напрежението се извършва в резултат на преместване на превключвателя, от трансформатора, отделен от мрежата както при високо (HV), така и при ниско (LV) напрежение. Напрежението се регулира от страна на HV за ±2x2,5 процента стойност от номиналната стойност. Външните въведения ВН и НН са подвижни, а проходите са направени от порцеланови изолатори. При голям ток 1000 A и повече на тока на твърдото ядро контактните скоби се завинтват правилно с шпатула, което осигурява свързването на пистата или приставката на кабела. Разширяемостта на маслото осигурява правилна работа на трансформатора при различни атмосферни условия и колебания на температурата. Влагоуловителя е монтиран за осигуряване на сух въздух в трансформатора. За измерване на температурата на горните слоеве масло върху корпуса е монтиран термометър. Трансформаторите с номинална мощност от 400 до 2500 kVA са заети с кладенци за инсталиране в основата.

Изпрати запитване

Описание

H59 тип 20/0.4kv Маслени трансформатори за монтаж на подложка

Предимство

1. Диелектрична якост

Нашите трансформатори гарантират диелектрична якост, за да издържат на импулсно напрежение, благодарение на високотехнологичния дизайн, който осигурява нисък капацитет между намотката и земята и правилната координация на изолационния материал и решава проблема с пълзенето.

2. Термична способност

Топлината, генерирана от намотките, които образуват електрическа верига вътре в трансформатора, и топлината от железните сърцевини, образуват магнитна верига и се предават на изолационно масло. Топлината, предадена на изолационното масло, се излъчва във въздуха през охладителя. Охлаждащият ефект е много важен, тъй като е пряко свързан с живота на изолацията и капацитета на трансформатора. Нашите трансформатори поставят акцент върху подобряването на охлаждането и регулирането на температурата на най-горещите точки чрез използване на ефективна охладителна система

3. Механична якост

Надеждността на произведените от нас трансформатори е отлична поради дизайна на намотката и резервоара, който разпределя равномерно механичната сила в случай на късо съединение и поддържа ефективно устойчивостта на късо съединение.

Маслен трансформатор за разпределение на мощността

Технически параметър

Описание	Мерна единица	Трифазен, 50Hz/60Hz, разпределителен трансформатор
Тип	NA	H59
Каталожен номер	NA	250kVA/15-0.4kV
Тип изолация	NA	Масло
Метод на охлаждане	NA	ВЪРХУ
Конфигурация на бобината	NA	2 Навиване
Рейтинг	kVA	250
Векторна група	NA	Dyn11,Yyn0
Обхват на докосване	процента	±2×2.5
Първично напрежение	kV	15
Вторично напрежение	V	400/380
Загуба на празен ход	kW	0.4
Загуба на натоварване (75 градуса)	kW	3.35
Импеданс	процента	5.5
Ток на късо съединение	процента	1.2
Първично ниво на изолация	kV	LI95 AC38
Вторично ниво на изолация	kV	AC10
Покачване на температурата
Масло	степен	60 градуса
Намотки	степен	65 градуса

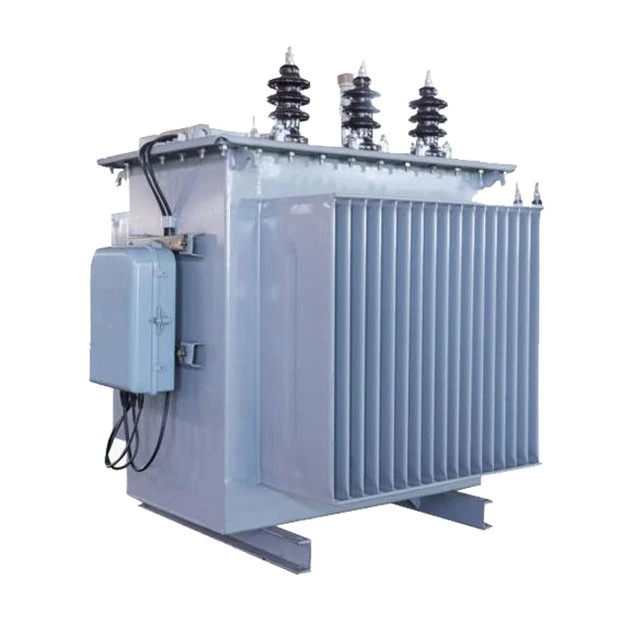

oil immersed transformer (5)

Dagitim-Transformer

detailes-oil immersed transformer (2)

detailes-oil immersed transformer (3)

DETAILES-oil immersed transformer

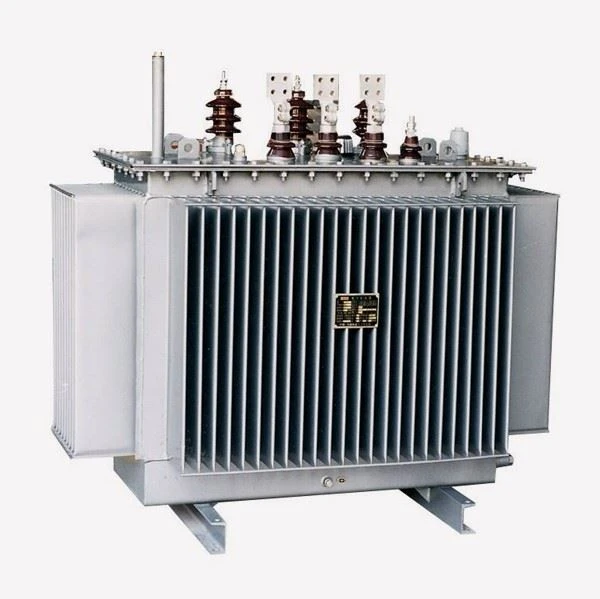

H59 OIL TRANSFORMER

H59

РАБОТИЛНИЦА

СЕРТИФИКАТ

CQC

ИЗЛОЖБА

ПРЕГЛЕД НА КОМПАНИЯТА

ЧЗВ

Q5 : Предлага ли се OEM/ODM?

A: Да, така е! Нашите продукти могат да бъдат персонализирани. Имаме дизайнерски и инженерни екипи, можем да персонализираме продуктите според чертежа или изискванията на клиента.

Q6 : Вие сте производител или търговска компания?
О: Ние сме фабрика, като 100 процента професионален производител с 20-годишен опит в производството, ние бихме могли да произвеждаме продукти според изискванията на клиентите и бихме могли също да контролираме качеството на продуктите 100 процента.

Q7 : Цената може ли да се договаря?

A: Да, цената е по договаряне. Може да се промени според вашето количество или опаковка

Q8 :Какво ще кажете за проверка?

О: Разполагаме с цялата система за проверка от суровината до крайните продукти, включително тест за повишаване на температурата, тест за пръскане със сол, тест за тип проводник, тест за механичен живот.

Q9 :Какви са условията за плащане?

A: T.T, Paypal, Western Union, Гарантиране на търговията на Alibabaи L/C е приемливо. 30 процента T/T предварително,70 процентабаланс преди изпращане.
