Какви са компонентите на вакуумния прекъсвач? Какви са характеристиките на вакуумните прекъсвачи?
May 08, 2023
Какви са компонентите на вакуумния прекъсвач? Какви са характеристиките на вакуумните прекъсвачи?
Вакуумният прекъсвач се състои основно от три части: камера за гасене на вакуумна дъга, механизъм за задвижване, скоба и други компоненти.
1. Вакуумна дъгогасителна камера
Според различните видове превключватели има керамични вакуумни дъгогасителни камери с външни екрани, малки вакуумни дъгогасителни камери с междинни запечатани надлъжни магнитни полета във формата на чаша и вътрешни запечатани стъклени балонни дъгогасителни камери. Основната структура е както следва:
1) Херметична изолационна обвивка
Херметична изолационна система, съставена от керамичен, стъклен или микрокристален стъклен херметичен изолационен цилиндър, подвижен краен капак, фиксиран краен капак и гофрирана тръба от неръждаема стомана, е вакуумно запечатан контейнер. За да се осигури херметичност, в допълнение към строгите работни процедури при запечатването, самият материал също трябва да има малка дишаемост и вътрешно отделяне на газ.
2) Проводима система
Състои се от неподвижен проводящ прът, неподвижна движеща се дъгова повърхност, неподвижен контакт, движещ се контакт, движеща се дъгова повърхност и движещ се проводящ прът. Структурата на контакта може грубо да бъде разделена на три типа: цилиндричен контакт, извита повърхност със спираловидна форма на контакт с напречно магнитно поле и контакт с надлъжно магнитно поле. Понастоящем този тип камера за гасене на дъга използва технология за надлъжно магнитно поле, която има силна и стабилна способност за гасене на дъга.
3) Система за екраниране
Екраниращият капак е незаменим компонент във вакуумната дъгогасителна камера и има различни видове екраниращи капаци, като основният екраниращ капак, заобикалящ точката на контакт, екраниращ капак от гофрирана тръба и екраниращ капак за изравняване на напрежението. Функцията на основния екраниращ капак е следната: ① Да се предотврати пръскане на продукти върху вътрешната стена на изолационната обвивка по време на дъговия процес, като по този начин се намали изолационната здравина на обвивката. ② Подобряването на еднообразието на разпределението на електрическото поле в дъгогасителната камера е от полза за намаляване на местната напрегнатост на полето и насърчаване на миниатюризацията на вакуумната дъгогасителна камера Кондензиращите дъгови продукти и абсорбирането на известна дъгова енергия е от полза за възстановяването на диелектричната якост на дъгата празнина.
2. Работен механизъм
Според различните видове прекъсвачи се използват различни работни механизми. Общите работни механизми включват пружинен оперативен механизъм (VS1), оперативен механизъм с постоянен магнит и комбиниран оперативен механизъм (VBD).
Други части: превозни средства с шасита, изолационни скоби, изолатори и др.
Какви са характеристиките на вакуумните прекъсвачи
(1) Силна мощност на прекъсване, до 50kA; След счупване средата между пукнатините се възстановява бързо и няма нужда от смяна на средата.
(2) Разстоянието на отваряне на контакта е малко. Разстоянието на прекъсване на контакта на вакуумния прекъсвач 10 kV е само около 10 mm. Необходимата работна мощност е малка, действието е бързо, работният механизъм може да бъде опростен и експлоатационният живот може да бъде удължен. Обикновено не е необходима поддръжка за около 20 години.
(3) Кратко време за гасене на дъгата, ниско напрежение на дъгата, ниска енергия на дъгата, ниска загуба на контакт и множество прекъсвания.
(4) Подвижният направляващ прът има малка инерция и е подходящ за честа работа.
(5) При работа с превключвателя шумът от действие е нисък, което го прави подходящ за градска употреба.
(6) Средствата за гасене на дъга или изолация не използват масло и няма опасност от пожар или експлозия.
(7) Контактната глава е напълно запечатана структура, която няма да намали нейната производителност поради влиянието на влага, прах и вредни газове. Надеждна работа и стабилна работа при включване и изключване. Като независим компонент, дъгогасителната камера е лесна за инсталиране и отстраняване на грешки.
(8) По време на експлоатационния живот на вакуумния прекъсвач контактната част не изисква поддръжка и проверка. Дори ако се извършва поддръжка и проверка, необходимото време е много кратко.
(9) Дъгата се гаси в затворен контейнер и дъгата и горещият газ не се излагат.
(10) Оборудван с множество функции за повторно затваряне, подходящи за нуждите на приложението на разпределителните мрежи

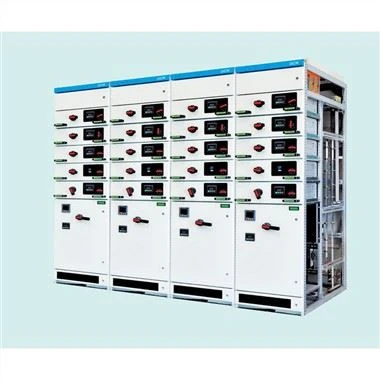

СНИМКА НА ПРОДУКТА
