8 Изисквания за инсталиране на пълния комплект шкафове за разпределителни устройства

1, Основни изисквания за монтаж

1. Вертикалността на монтажа, хоризонталността, допустимото отклонение, грешката на позицията и неравностите на стоманата на фундаментната секция и горната повърхност на стоманата на фундаментната секция трябва да отговарят на разпоредбите. Заземяването на стоманената секция на фундамента не трябва да бъде по-малко от две позиции.

2. Разпределителните шкафове, инсталирани в зони с вибрации, трябва да предприемат антивибрационни мерки, като обикновени гумени подложки, антивибрационни пружини и др.

3. Разпределителните шкафове са монтирани в една и съща стая и цветовете на често наблюдаваните разпределителни шкафове трябва да бъдат координирани и последователни. Заземяването на шкафа трябва да е здраво и надеждно, за да се гарантира безопасността. Отваряемите врати, оборудвани с електрически уреди, трябва да бъдат надеждно свързани към заземена метална рамка с помощта на голи медни гъвкави проводници.

4. Инсталирайте кутията върху стоманената основа според последователността на номериране и след това я подравнете хоризонтално. Допустимото отклонение на вертикалността и взаимното отклонение на връзката за монтаж на панели и шкафове трябва да отговарят на изискванията.

5. Когато се монтират няколко гишета в редове, те трябва да бъдат нивелирани и подравнени един по един, а разстоянието между шкафовете трябва да се коригира приблизително до LMM

6. След монтажа на шкафа, всеки шкаф трябва да бъде заземен отделно с фундаментната стомана и стандартния брой полюси от 40; PE или свържете към нулева връзка, за да сте сигурни, че шкафът е здраво заземен и в добро състояние.

7. След като инсталацията приключи, направете няколко повторни теста, водете записи за инсталацията на шкафа и избършете цялото оборудване.

2, Инсталирането на разпределителна уредба за високо напрежение изисква структурата на разпределителната уредба за високо напрежение да включва фиксирани и мобилни (тип количка). Изискванията за монтаж на обикновена разглобяема (ръчна количка) разпределителна уредба са:

1. Проверете дали "петте предпазни" устройства за предотвратяване на електрическа неправилна работа са пълни и техните действия трябва да бъдат гъвкави и надеждни;

2. Ръчната количка трябва да бъде гъвкава и лека, без задръстване или сблъсък. Ръчните колички от един и същ модел трябва да са взаимозаменяеми;

3. След като ръчната количка бъде избутана в работно положение, разстоянието между горната част на подвижния контакт и дъното на неподвижния контакт трябва да отговаря на изискванията;

4. Щепселът за свързване на вторичната верига между ръчната количка и шкафа трябва да има добър контакт;

5. Предпазната изолационна дъска трябва да се отваря гъвкаво и да се движи съответно, когато ръчната количка влиза и излиза.

6. Заземителният контакт между ръчната количка и шкафа трябва да бъде в близък контакт. Когато ръчната количка се бутне в шкафа, нейният заземяващ контакт трябва да влезе в контакт преди основния контакт. При издърпване заземителният контакт трябва да се изключи след главния контакт.

3, Изисквания за инсталиране на разпределителни шкафове за ниско напрежение: Структурата на разпределителните шкафове за ниско напрежение включва фиксиран тип, тип чекмедже и комбиниран тип. Изисквания за монтаж на обикновени разпределителни шкафове тип чекмедже:

1. Чекмеджето може да се бута и дърпа гъвкаво без засядане или сблъсък. Чекмеджетата с една и съща спецификация трябва да са взаимозаменяеми.

2. Електрическите и механичните блокиращи действия на чекмеджето трябва да бъдат правилни и надеждни. След като прекъсвачът е отворен, изолационният контакт може да бъде отделен.

3. Вторичната верига, свързваща щепсела между чекмеджето и шкафа, има добър контакт.

4. Чекмеджето има добър контакт с тялото на шкафа, а тялото и рамката на шкафа са добре заземени. Електрическата инсталация на разпределителния шкаф също е добра.

4, Инсталирането на електрически компоненти в разпределителния шкаф изисква добро качество, спецификации на модела, които отговарят на изискванията за проектиране, непокътнат външен вид, пълни аксесоари, спретнато подреждане, здрава фиксация и добро запечатване. Всеки електрически уред трябва да може да се разглобява и заменя отделно, без да се засяга фиксирането на други електрически уреди и кабелни снопове; Нагревателните елементи трябва да се монтират на място с добро разсейване на топлината, а връзката между два нагревателни елемента трябва да се осъществява чрез топлоустойчиви проводници. Спецификациите за топене на предпазителя и стойността на настройка на прекъсвача трябва да отговарят на проектните изисквания; Сигналните светлини, светлинните панели, звънците и аварийните часовници с еднакъв сигнален път трябва да бъдат показани точно и надеждно

ПРОДУКТОВА ВРЪЗКА

http://www.switchgear-china.com/switchgear/low-voltage-switchgear/ac-low-voltage-distribution-cabinet.html

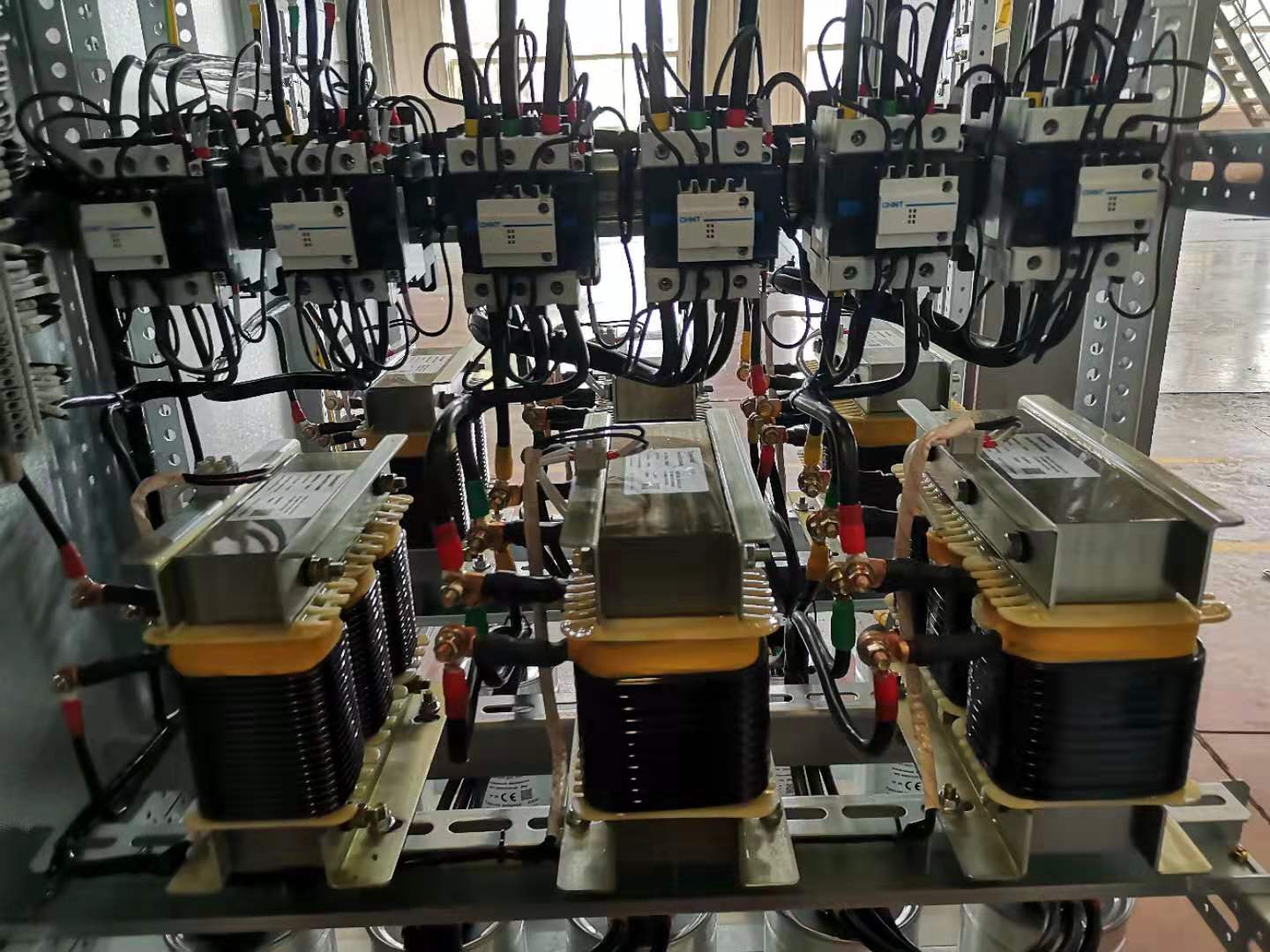

СНИМКА НА ПРОДУКТА
