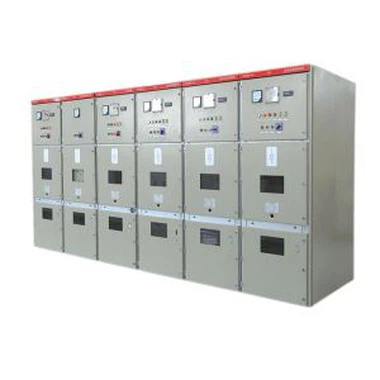

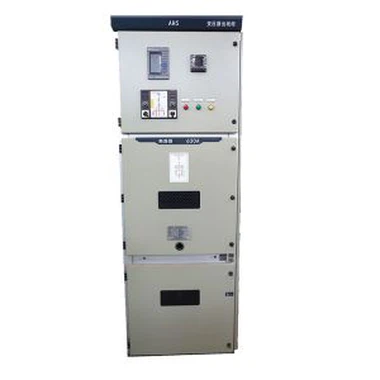

Стъпки за отстраняване на грешки суич за високо напрежение

1: Подгответе талистрационен лист за проверка на процеса и направете инспекционни записи за всяка стъпка.

2: Монтаж и еднократна инспекция

1) Сравнете системната диаграма и списъка на материалите на всеки шкаф, за да проверите дали компонентите са инсталирани правилно.

2) Проверете дали фиксиращи винтове на компонентите са затегнати.

3) Проверете дали еднократното производство отговаря на изискванията на процеса, дали безопасното разстояние е по-голямо от 125 мм и дали винтовете на свързващия ред са затегнати.

4) Проверете дали заземяването на вратата на шкафа и заземяването на компонентите са завършени и знаците са ясни.

5) Проверете дали ключалката на вратата на шкафа, затвърдената ключалка, плъзгащата се врата е гъвкава, дали ръчната чанта е гъвкава и гъвкава, и дали то отговаря на изискванията.

3: Проверка на вторичната линия

1) Проверете дали вторичното окабеляване отговаря на изискванията на процеса.

2) Проверете дали свързващите винтове на вторичната линия са затегнати, особено винтовете на вторичния извод. Проверете дали носа на конеца е стегнат.

3) Проверете дали линиите преди и след вторичния извод съответстват една на една, и дали свързващия елемент и клемния сепаратор са фиксирани в съответствие с чертежа.

4) Проверете дали номерът на вторичното свързване на терминала съответства на тираж едно към едно, особено на вторичен външен терминал номер трябва да съответства на чертежа едно към едно (изграждане на място окабеляване е свързан според номера на терминала, ако вътрешните и външните олово изводи на кабинета не съответстват на чертежа, моля Тя ще не успее да debug на място и да повлияе на изображението на компанията).

5) Проверете дали етикетът на вратата на измервателния уред съответства на чертежа.

4: Издържане на изпитване на напрежение

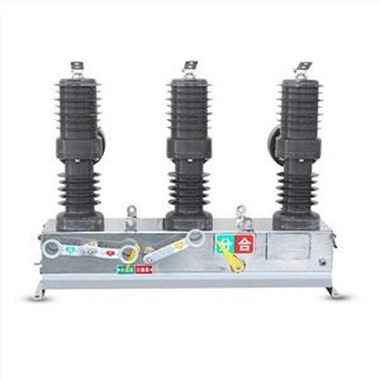

1) Преместете прекъсвача на вакуумната верига в работно положение и затворете прекъсвача на веригата.

2) Използвайте мултицет за измерване на текущия терминал на всяка връзка и трябва да бъде свързан към земята.

3) Късо съединение на трифазен А, В и С изходящи проводници в кабинета, за да се прилага 10KV напрежение, и изключване и разреждане след високо напрежение зареден дисплей показва нормално.

4) Изключете дисплея на напрежението или късо съединение на A, B, C и заземяващата проводници на дисплея на високо напрежение, прилагайте 42KV високо напрежение за една минута и не трябва да има повреда, след това да се изключи и разтопи.

5) Изключете прекъсвача на веригата в работното положение, късо съединение на трифазен А, В и С на busbar стая и го заземи. Не трябва да има повреда при трифазни фрактура на А, В, С, когато се прилага високо напрежение от 42KV към страната на изхода за една минута.

6) След като тестваната точка отговаря на изискванията, разрязвайте, извадете късите окабелявания, възстановите дисплея с високо напрежение и попълнете

5: Изпитване за вторична защита

1) Работете отварянето и затварянето на прекъсвача на веригата от вратата на инструмента и проверете дали прекъсвачът на веригата е в съответното действие и дали индикаторите отговарят един на друг.

2) Напишете съответните коефициенти на напрежение и ток към цялостната застраховка.

3) Ток трансформаторен тест: Прилага се ток от 10А до 20А наведнъж и измервайте дали съотношението трансформации на вторичната намотката е в съответствие с етикета.

4) Изпитване на предавателно отношение на преобразувател на напрежение: Нанесете веднъж напрежение от 380V и измервайте дали съотношението трансформация на вторичната намотката е в съответствие с етикета.

5) Изключете свързващата част на текущия терминал, добавете ток от 3A до 5А към текущия терминал от страната на цялостната защита и амперметъра и проверете дали дисплеят на цялостната защита и амперметър е съответното показание.

6) Запишете стойността на ток на защитата на съответния товар на цялостна защита, затворете прекъсвача на веригата и добавете съответния ток на защитата към веригата за защита на цялостната защита, за да проверите дали цялостната защита работи със съответната стойност на тока и времето. След потвърждението за затваряне на текущата връзка.

7) Затворете прекъсвача на веригата, добавете съответното пренапрежение и ниско напрежение към цялостната защита и проверете дали цялостната защита работи със съответната стойност на напрежението.

8) Затворете прекъсвача на веригата, дайте съответния сигнал без електричество и проверете дали цялостната защитно аларма или действие.

9) Проверете дали положението и състоянието на прекъсвача съответстват на входа за отваряне на цялостната застраховка.

10) Проверете дали външният клемен сигнал на положението и състоянието на прекъсвача на веригата съответства на действителния един към един.

6: Попълнете елементите, които не отговарят на изискванията на списъка за въвеждане в експлоатация и се подгответе за следващото въвеждане в експлоатация.

7: След отстраняване на грешки, проверете канализацията в кабинета. Попълнете отчета за фабрична инспекция и сертификата за продукт след без проблем.
